YD9110电力质量分析仪舜高-2022已更新
发布时间：2022-10-31
江苏舜高智能*研发生产YD9110电力质量分析仪，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。

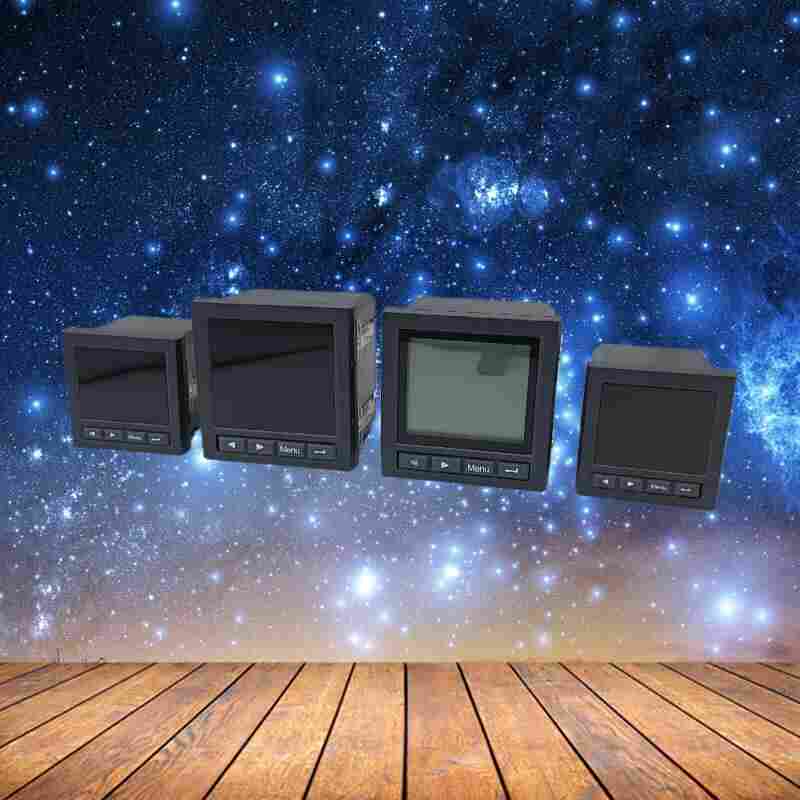

YD9110电力质量分析仪产品介绍
YD9110
嵌入式多功能电表，一种具有可编程测量、显示、RS485数字通讯和电能脉冲输出的智能电力仪表，能够单独完成或单相电参量测量电压、电流、有功功率、无功功率、视在功率、功率因数、频率等、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度1级，实现LCD或LED现场显示和远程RS485数字接口通讯，采用兼容DL/T645-2007协议和标准MODBUS-RTU通讯协议。
YD9110电力质量分析仪功能特点
1、采用阻燃外壳，安装方便
2、大背光，大液晶，显示清晰，数据一目了然
3、能大屏轮流显示三相电压，电流，有无功功率，功率因素及频率
4、具备通信功能、可同时使用2路通讯传输数据。
5、具有可编程功能，互感器变比可任意设置。
6、接线方式覆盖行业所有方式。三相三线、三相四线一表兼容
7、接入电压覆盖所有电压制式，380V/100V/57.7V等均可兼容。
8、按键，使用触感好，寿命高
9、安装卡件不易断裂，牢固不松动
YD9110电力质量分析仪技术指标
工作电源：85VAC~265VAC/85VDC~265VDC,功耗<5w
模拟量采样率：64点/周期
可支持接线方式：三相四线制3CT、1CT和三相三线制3CT、2CT、1CT
RS485通讯：支持Modbus规约，通讯速率（600,1200,2400,4800,9600，19200），结点容量32个
通讯响应时间：20ms（9600bps）
使用环境：﹣20℃~60℃
湿度：95%不结露
绝缘符合DL478、振动符合GB7261-87、抗干扰符合GB6162
防护等级：面板IP54，壳体IP20
重量：0.5Kg
跟踪频率范围：45~65Hz（分辨率:0.02Hz）
精度：采集部分（U，I）0.2级，计算部分（P，Q，S）0.5级；（需0.2级订货时注明）
PT频率输入：二次侧220V或标准100V（输入连续过载到1.25倍额定值）；一次侧100V~35000V
CT额定输入：5A/1A（连续过载到2倍额定值），（订货时注明需求类型）
工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃
储存温度：-20℃~+70℃等
相对湿度：≤93%RH，不结露，无腐蚀性气体场所
海拔高度：≤2500m
安装使用说明
数显电力仪表的安装方法：
1、在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。
2、取出数显电力仪表，松开螺丝，取下固定夹。
3、将仪表安装插入配电柜的仪表孔中。
4、插入仪表的固定夹，固定螺丝。
舜高智能售后服务政策
设计原则：*的项目是以完设计开始。任何完设计都要通过恰当的产品去实现，我们不仅为不同要求的用户提供*的产品，更以*的眼光为客户挑选项目的产品；
目标控制：对成品进行严格检测，保证出厂产品质量；
生产控制：对任何产品的每一道工序进行严格检测，满足相关标准；
工程服务：公司配有经验丰富的*人员提供售后服务及技术培训，确保操作安装的*性和经济性，并使运行效果达到；
江苏舜高智能*研发生产YD9110电力质量分析仪，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
