YD9211可编程智能电测仪表舜高-2022已更新
发布时间：2022-10-31
江苏舜高智能*研发生产YD9211可编程智能电测仪表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。

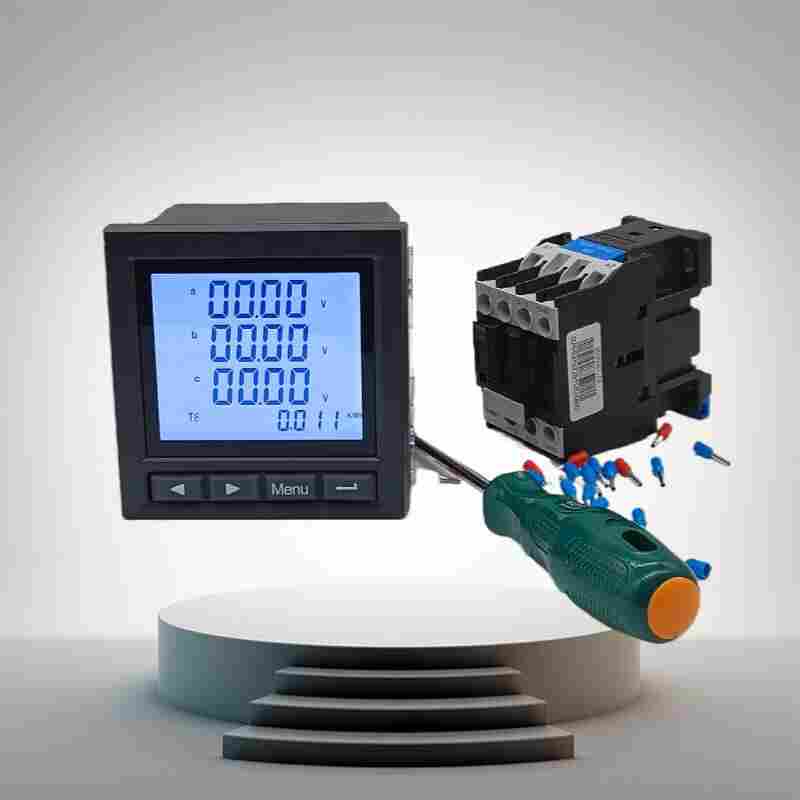

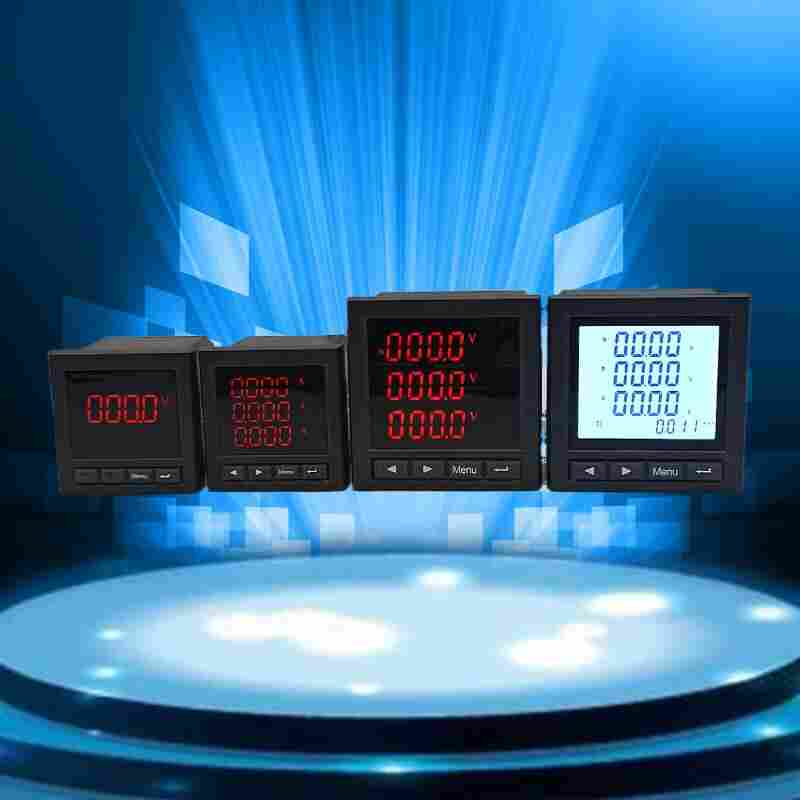

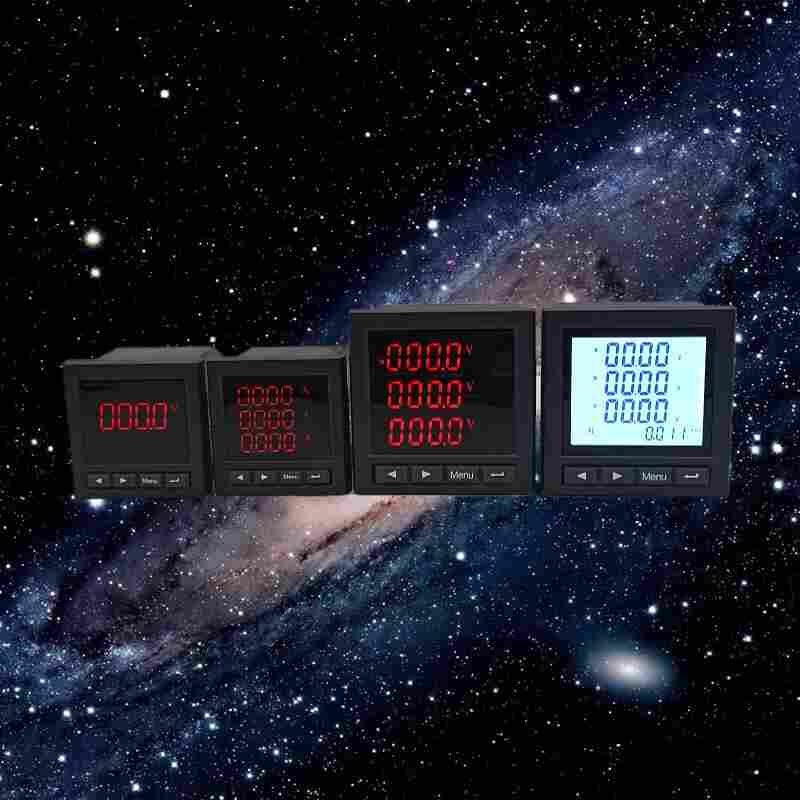

YD9211可编程智能电测仪表产品介绍
YD9211
网络电力仪表按IEC标准设计，具有全电量测量，电能统计，电能质量分析及网络通讯等功能，主要用于对电网供电质量的综合监控诊断及电能管理。该系列仪表采用了模块化设计，当客户需要增加开关量输入输出，模拟量输入输出，SD卡记录，以太网通讯时，只需在背部插入对应模块即可。
YD9211可编程智能电测仪表功能特点
多功能电力仪表（数码管显示） 测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能 计量：正反向有功电能，感性容性无功电能 显示：三排LED数码管显示，可视度高 通讯：RS485通讯，MODBUS-RTU协议 输出：2路电能脉冲输出(脉冲常数3200imp/kwh) 扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比 用途：适用于各种进线回路、大容量配出电回路中电参数的完整监测和管理。
YD9211可编程智能电测仪表技术指标
精度等级 U,I为0.2级 P,Q为0.5级, 有功电能0.5S 无功电能1级
显示 LED或LCD显示
网络 三相三线 三相四线
电压 额 定 值 AC100V/AC380V(订货时说明)
过 负 荷 测量:1.2倍,瞬时:2倍/10s
功耗 <1VA(每相
阻抗 >300kΩ
电流 额 定 值 AC1A/AC5A(订货时说明)
过负荷 持续:1.2倍, 瞬时:10倍/5s
功耗 <0.4VA(每相)
阻抗 <20MΩ
频率 50/60Hz ±10%
谐波 电压及电流谐波含量(2----21谐波含量)
电能 正负有功 无功电能计量
电源 工作范围 AC/DC:80V~270V
功耗 ≤5VA
输出模块 脉冲输出 2路电能脉冲输出,光耦继电器,常数:5000imp/kWh(kvarh)
通讯接口 1路(2路)RS485通讯接口, MODBUS-RTU协议
开关量输入 4路(3路或4路)开关量输入,干结点方式
开关量输出 4路(2路)继电器输出
变送输出 4路模拟量变送输出:0/4~20mA或0~5/10V
工作条件 -10~55℃,相对湿度≤93%,无腐蚀性气体场所,海拔高度≤2500m
隔离耐压 输入和电源>2kV,输入和输出>1kV,电源和输出>2kV
绝缘 >100MΩ
安装使用说明
接线说明:
电压输入：输入电压不要高于产品的额定输入电压(100V或400V)，否则应考虑使用PT，为了便于维护,建议使用接线排。
电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线排。
要确保输入电压、电流相对应，相序一致，方向一致；否则会出现数值和符号错误！(功率和电能)。
仪表可以工作在三相四线方式或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式，三相三线可以只安装2个CT(A和C相)，三相四线需要安装三个CT(在只有2CT情况下可以合成另一相电流)。
注意：仪表内可设置两种接线方式，实际接线方式和表内设置方式必须一致，否则仪表的测量数据不准确。
舜高智能售后服务政策
一、质量*：
1、 产品的制造和检测均有质量记录和检测资料。
2、 对仪器仪表产品性能的检测，诚请用户亲临对产品进行全过程、全性能检查，待产品被确认合格后再装箱发货。
二、价格*：
1、为了保证产品的高可靠性和*性，系统的选材均选用国内或产品。
2、在同等竞争条件下，公司在不以降低产品技术性能、更改产品部件为代价的基础上，真诚以惠的价格提供给贵方。
三、交货期*：
1、产品交货期：尽量按用户要求，若有特殊要求，需提前完工的，仪器仪表公司可特别组织生产、安装，力争满足用户需求。
2、产品交货时，公司向用户提供下列文件；
① 技术使用说明书
② 保修单
四、售后服务*：
1、服务宗旨：快速、果断、准确、周到、
2、服务目标：服务质量赢得用户满意
3、服务效率：保修期内或保修期外如设备出现故障，供方在接到通知后，1-3个工作日内予以解决。 用户可以通过售后电话咨询有关技术问题，并得到明确的解决方案
4、服务原则：仪器仪表产品保修期为3年，在保修期内供方将免费维修和更换属质量原因造成的零部件损坏，保修期外零部件的损坏，提供的配件只收成本费，由需方人为因素 造成的设备损坏，供方维修或提供的配件均按成本价计。更多资讯尽在仪器仪表门户。
江苏舜高智能*研发生产YD9211可编程智能电测仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
