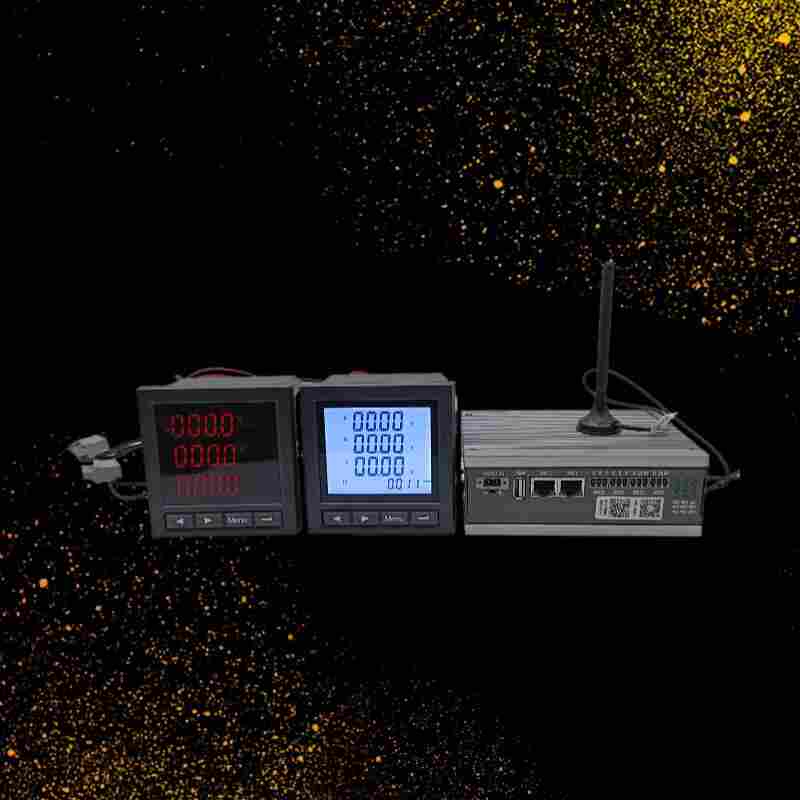

PDM-803A-DSC高精度电能质量分析仪舜高-2022已更新
发布时间：2022-10-31
江苏舜高智能*研发生产PDM-803A-DSC高精度电能质量分析仪，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
PDM-803A-DSC高精度电能质量分析仪产品介绍
PDM-803A-DSC
具有极高的，可以直接取代常规电力变送器，测量指示仪表，电能计量仪表以及相关的辅助单元。作为一种*的智能化，数字化的电网前端采集元件，多功能电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中、变电站自动化，配电网自动化、小区电力监控、工业自动化、智能建筑、智能配电盘、开关柜中，具有安装方便，接线简单、维护方便、工程量小，现场可编程设置输入参数、能够完成业界不PLC、工业控制计算机通讯软件的组网。
PDM-803A-DSC高精度电能质量分析仪功能特点
电量测量
相 电 压：Ua、Ub、Uc
线 电 压：Uab、Ubc、Ucb
电 流：Ia、Ib、Ic
有功功率：Pa、Pb、Pc、P (有功分相功率及功率)
无功功率：Qa、Qb、Qc、Q (无功分相功率及功率)
视在功率：Sa、Sb、Sc、S (视在分相功率及功率)
功率因数：Pfa、Pfb、Pfc、Pf (分相及平均功率因数)
频 率：F
电能计量
有功电能：+Ep、-Ep (正向与反向有功电能)
无功电能：+Eq、-Eq (正向与反向无功电能)
测量方式
可选择3相3线、3相4线
PDM-803A-DSC高精度电能质量分析仪技术指标
显示方式：可编程设置、切换或循环显示
输入参数
额定电压：AC 57.7V、100V、220V、380V
额定电流：AC 1A、5A
频率范围：45～65Hz
输入网络：三相三线、三相四线
测量准确度：电压、电流、有功功率、无功功率、视在功率：±0.5%
频率：±0.1Hz
功率因数：±0.01PF
有功电能：±0.5%
无功电能：±2.0%
启动：在额定电压，参比频率及COSφ=1.0的条件下，负载工作电流为0.001In时，仪表能启动并连续计量电能。
潜动：当施加115％额定电压，电流回路无电流时，仪表无电能累加及脉冲输出。
输出参数
脉冲输出：集电极开路的光耦输出,集电极开路电压VCC≤48、电流Iz≤50mA
脉 冲常数：10000imp/kWh或10000imp/kvarh。其意义为：当仪表累积1kWh 时脉冲输出个数为10000个，需要强调的是1kWh 为电能的2 次电能数据，在PT、CT 的情况下，相对的N个脉冲数据对应1 次电能为1kWh×电压互感器变比×电流互感器变比。
报警(开关量)输出：四路继电器常开触点，30VDC/1A,240VAC/1A(阻性负载)
开关量输入：四路干接点(内部自带＋5V电源）
模拟量变送输出：可同时提供四路输出
输出范围：DC0-20mA/4-20mA
可编程设定精度等级：±0.5%
过载：120%
有效输出
电流24mA
负载：Rmax = 400Ω
通讯接口：RS485，采用MODBUS_RTU通讯规约
波特率1200bit/s、2400bit/s、4800bit/s、9600bit/s可编程设定
安装使用说明
1、关于通讯
1）仪表没有回送数据
答：首先确保仪表的通讯设置信息如从机地址、波特率、校验方式等与上位机要求一致：如果现场多块仪表通讯都没有数据回送，检测现场通讯总线的连接是否准确可靠，RS485转换器是否正常。如果只有单块或者少数仪表通讯异常，也要检查相应的通讯线，可以修改变换异常和正常仪表从机的地址来测试，排除或确认上位机软件问题，或者通过变换异常和正常仪表的安装位置来测试，排除或确认仪表故障。
2）仪表回送数据不准确
答：多功能电力仪表的通讯开放给客户的数据有一次电网float型数据和二次电网int/long型数据。请仔细阅读通讯地址表中关于数据存放地址和存放格式的说明，并确保按照相应的数据格式转换。客户去经销商那里索要MODBUS-RTU通讯协议测试软件MODSCAN，该软件遵循标准的MODBUS-RTU通讯协议，并且数据可以按照整型、浮点型、16进制等格式显示，能够直接与仪表显示数据比。
2、关于U、I、P等测量不准确
答：首先需要确保正确的电压和电流信号已经连接到仪表上，可以使用万用表来测量电压信号，必要的时候使用钳形表来测量电流信号。其次确保信号线的连接是正确的，比如电流信号的同名端（也就是进线端），以及各相的相序是否出错。多功能电力仪表可以观察功率界面显示，只有在反向送电情况下有功功率为负，一般使用情况下有功率符号为正，如果有功功率符号为负，有可能电流进出线接错，当然相序接错也会导致功率显示异常。另外需要注意的是仪表显示的电量为一次电网值，如果表内设置的电压电流互感器的倍率与实际使用互感器倍率不一致，也会导致仪表电量显示不准确。表内电压电流的量程出厂后不容许修改。接线网络可以按照现场实际接法修改，但编程菜单中接线方式的设置应与实际接线方式一致，否则也将导致错误的显示信息。
3、关于电能走字不准确电能数据不保存
答：1）仪表的电能累加是基于对功率的测量，先观测仪表的功率值与实际负荷是否相符。多功能电力仪表支持双向电能计量，在接线错误的情况下，有功功率为负的情况下，电能会累加到反向有功电能，正向有功电能不累加。在现场使用*多出现的问题是电流互感器进线和出线接反。多功能电力仪表均可以看到分相的带符号的有功功率，若功率为负则有可能是接线错。另外相序接错也会引起仪表电能走字异常。
2）电能数据不保存时，请查看仪表是否有负载，加上负载后仪表则继续累计。
4、仪表不亮
答：确保合适的辅助电源（AC/DC80-270V）已经加到仪表的辅助电源端子，过规定范围的辅助电源电压可能会损坏仪表，并且不能恢复。可以使用万用表来测量辅助电源的电压值，如果电源电压正常，仪表无任何显示，可以考虑断电重新上电，若仪表还不能正常显示的话请联系本公司技术服务部。
舜高智能售后服务政策
本公司所有产品的质量做出如下*：
一要牢固树立制作班组是产品质量责任人的理念，强化对所制产品质量的安全管理，树立正确的发展观和价值观，处理好小家和大家、群众利益和个人利益、社会利益和企业利益的关系，依法、诚信生产，加强在新产品研发、生产和注册环节的自律，自觉遵守法律法规规定，进一步完善企业的质量管理体系，积极开展企业内部自查自纠活动，切实把质量隐患消除在萌芽状态，增强客户对产品的安全感和信任感。
二是加强内部管理，苦练内功。按照要求配备德才兼备的人才，强化职工培训和教育，关键岗位和特殊岗位人员经培训上岗。严格按照产品工艺流程标准内容组织生产，加强生产环节尤其是重点生产环节的质量控制，不合格产品绝不流入下道环节。严把原材料进厂关和产品出厂检验关，坚决杜绝不合格原材料进厂，杜绝不经检验产品和不合格产品出厂，切实保障产品质量关。
三是自觉遵守公司各项规章制度，对出厂后的产品进行跟踪，出现质量问题或不良事件，按规定及时上报并采取召回措施。建立完整准确的客户售后服务档案。 四是主动接受各级部门、各制作、安装班组的，对于出现、
存在的问题虚心改正，及时处理。 对以上*内容，*人要做到坚持原则，恪（kè）尽职守，排除压力，认真履行职责。做到严格按照规程检验，作好产品质量检测的每一个环节，坚决不让一扇不合格产品出厂。
江苏舜高智能*研发生产PDM-803A-DSC高精度电能质量分析仪，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
