一、产品概述

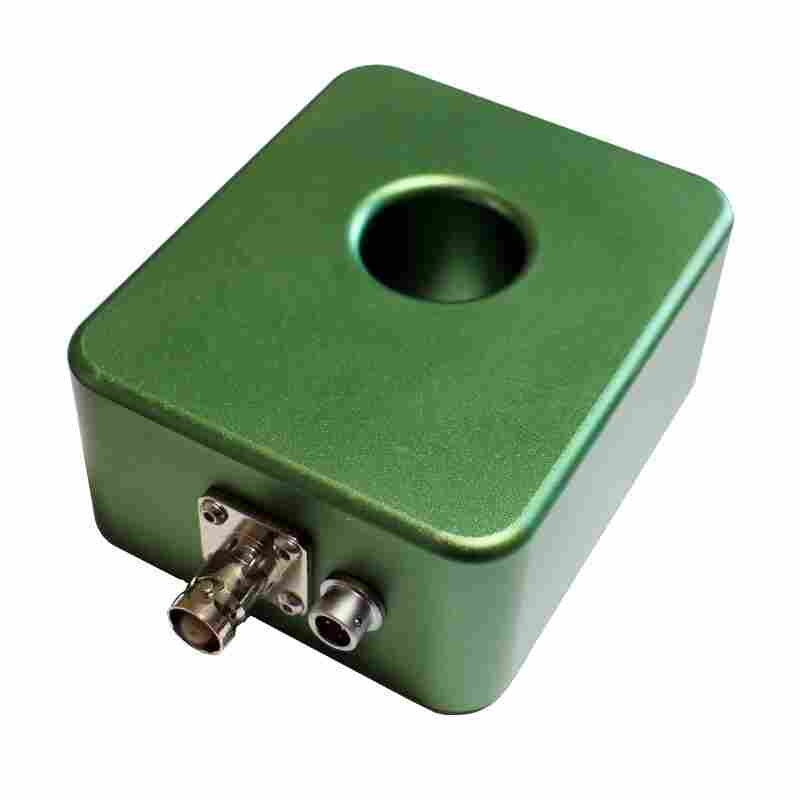

自带外触发判定信号源的罗氏线圈RST-25-20KA，解决了线路或传输环境中有用信号与无用信号的分离，由触发端给采集器一个10V方波脉冲，用于对主测试结果的判定，使错误信号不再干扰波形分析。本产品是基于大量实际雷电监测实验中无法区分雷电流和干扰杂波的现象，旨在给出一个判定或纯净触发信号进行数据分离。
|
灵敏度(V/A) |
0.01(1:100) |
|
脉冲电流 |
20kA ( 8/20μs)&4kA ( 10/350μs) |
|
有效值电流低至 |
10A |
|
安秒积(A•s) |
2.0 |
|
低频截止点(3dB) |
10Hz |
|
高频截止点(3dB) |
2MHz |
|
使用温度 |
0-65℃ |
|
重量(kg) |
0.58 |
|
接口 |
BNC |
|
孔径 |
25mm |
三、设备连接
1.将被测导线穿入罗氏线圈中心孔。
2.连接阻抗匹配器，也可不装，不影响测试结果。
3.将BNC测试线将线圈与示波器连接一体。
4.方波触发线一端接罗氏线圈的触发端，一端接示波器的触发通道。
四、使用说明
触发方波输出端的引线建议使用双绞线，排除空间干扰。RS系列罗氏线圈适用于慢/快速变化测试信号，可与本公司HF10精密阵列衰减器扩展配合使用，拓宽罗氏线圈倍率，HF10也可与各式示波器探头配合使用。由于测试环境为高压，为避免任何金属接地台面的地电位变化而对线圈和衰减器性能造成影响，测试时请尽量悬空或对产品进行绝缘铺垫。
