PDM-810MRT-DS污水处理厂马达保护器PDM-810MRT-DS2022已更新舜高智能
发布时间：2022-11-02
江苏舜高智能*研发生产PDM-810MRT-DS污水处理厂马达保护器，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！

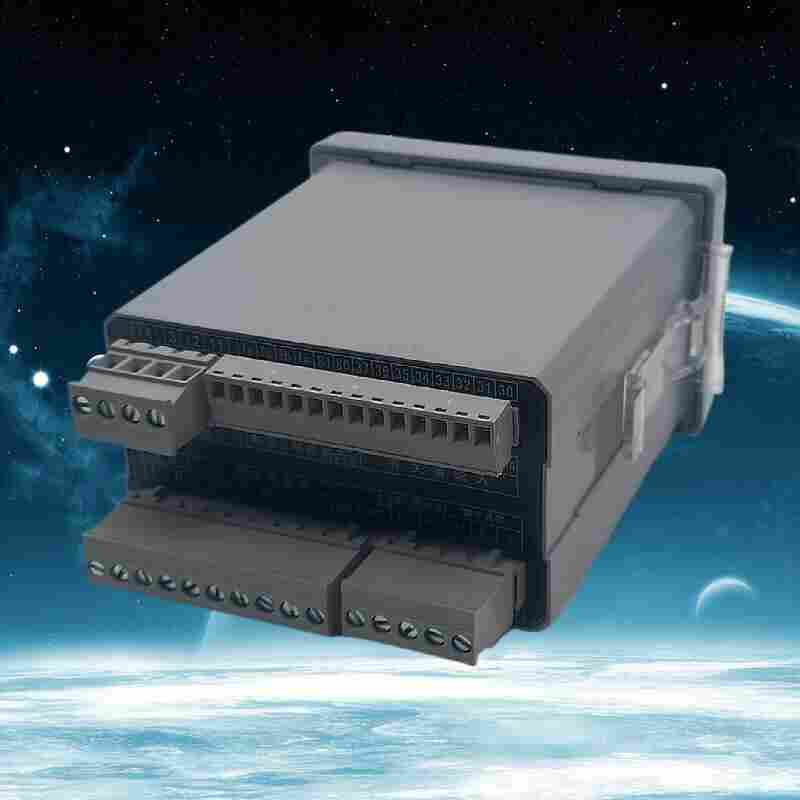

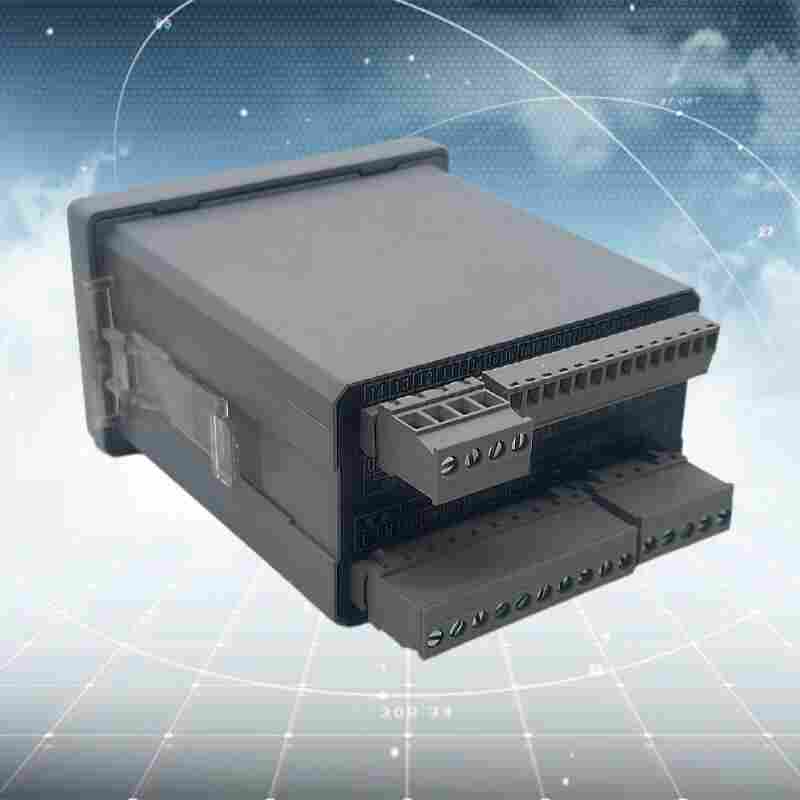

PDM-810MRT-DS污水处理厂马达保护器产品介绍
智能型微机监控电机保护器适用于AC380V、AC660V低压系统，作为低压异 步电动机和增安型电动机的保护、监测和控制的新一代智能化综合装置。除了* 的电动机保护、监控功能，还提供了设备运行和跳闸的记录以及额定参数等重要信 息，并且采用现场总线方式结构，为现代化的设备管理带来很大的便利；广泛用于 石油、化工、电力、冶金、煤炭、轻工、纺织等行业。
符合标准：GB3836.3-2000、GB14048.4-2003、IEC255
取代了热继电器、热保护器、漏电保护器、欠电压保护器，取消了时间继电器、中间继电器、辅助继电器、电流互感器、仪表、控制和选择开关、指示灯、可编程控制器、变送器等多种附加元件，大大简化了系统接线的难度；避免了因电机过载、堵转、断相、三相电流不平衡、过欠压、漏电等故障而导致的生产事故；是智能化MCC的理想选择。
PDM-810MRT-DS污水处理厂马达保护器功能特点
软件设置传感器变比，用户可直接查看一次回路的电力参数，使得采样数据更直观。
采用交流同步采样和*的数字信号处理算法，实现了实时数据处理和高精密性，有着*的可靠性，具有响应速度快、测量准确、精度高，事件记录等优点。
装置具有自学过程，能自动检测电机起动过程与时间，生成起动曲线，优化保护参数等。
事件记录功能：当保护动作时，记录保护类型、采样电流等参数，形成事件追忆数据，在失电情况下可长久保存，便于事后分析。
采用模块化设计结构，产品体积小，结构紧凑，安装方便，在低压控制终端柜和1/4模数及以上各种抽屉柜中可直接安装使用，提高了控制线路的可靠性和自动化水平。
结构紧凑、华丽、精湛优外观和*的设计体现了高雅、精致、紧凑的产品。
完善的事故记录及自检功能，友好的人机界面,所有测量值和参数、保护信息等由面板液晶显示器实时显示。
PDM-810MRT-DS污水处理厂马达保护器技术指标
基础参数
1.继电器输出容量：/250V AC
2.起动延时时间设定范围：1-99S
3.过压保护：当电压过过压设定值时，动作时间≤10S
4.欠压保护：当电压低于欠压设定值时，动作时间≤10S
5.断相保护：当任意一相断开时，动作时间≤4S
6.三相不平衡保护：当 相的电流值＞0.8倍的额定电流，不平衡保护动作时间≤4S
7.堵转保护：当工作电流达到额定电流的3.5倍及以上时，动作时间≤1S
8.短路保护：当工作电流达到额定电流的8倍及以上时，动作时间≤0.2S
9.欠流保护：当电流小于欠流保护设定值时，控制器在30S内动作
10.过流保护：过流动作时间序号用户可根据实际需要自行设定
11.接地及漏电保护：当接地及漏电电流大于或等于设定电流值时，动作时间≤5S
12.过热保护：当温度高于过热设定值时，跳闸保护
输 出
模拟量4 20mA DC
通 讯
类型 Rs485
波特率 1200-9600bps
协议 MODBUS-RTU
功能 读出、写入设置参数读出实际测量值执行操作命令
电 源
ACDC 220V±10%， 50/60HZ; 整机功耗： ≤5W
环 境
运行温度 -25℃3~+55℃
存储温度 -40℃~+85℃
相对湿度 5%~95%(不结露）
PDM-810MRT-DS污水处理厂马达保护器行业背景
应用电子型电动机保护器淘汰JR0—16热继电器势在必行
早在1994年11月22日，*经贸委就发出第6号令《公布淘汰落后生产能力、工艺和产品的目录》中要求立即淘汰JR0—16系列热继电器。
1996年*“八部委”联合发出机械科（1996）768号文件《关于公布机械工业第十六批淘汰落后机电产品的通知》淘汰了（1954年）以来一直大批生产使用的JR0—16系列热继电器。
从1982年至1998年原*机械工业部会同*经贸委、计委、科委、技术局等有关部委联合公布了十七批淘汰耗能高、落后的机电产品项目，其中包括有JR0—16系列热继电器。通知要求1997年12月31日以前停止生产、销售和使用。1998年*“八部委”又联合发出机械科（1998）272号文件《关于公布机械工业第十八批节能机电产品推广项目的通知》把电子型电动机保护器（电机保护器）列为节能机电产品和替代热继电器的更新换代产品。
1999年1月22日经国务批准，*经贸委第6号令公布了《淘汰落后生产能力、工艺和产品的目录》中规定JR0—16系列热继电器是立即淘汰产品。1999年7月20日*质量技术局发出了质技监局监发（1999）174号《关于依法核查39家企业生产经销*明令淘汰产品的通知》对还在生产经销热继电器的非法单位给予严厉的查处，净化了电机保护市场，充分表明*对电机保护的研究开发与推广应用工作的重视，势在必行的替代热继电器。
