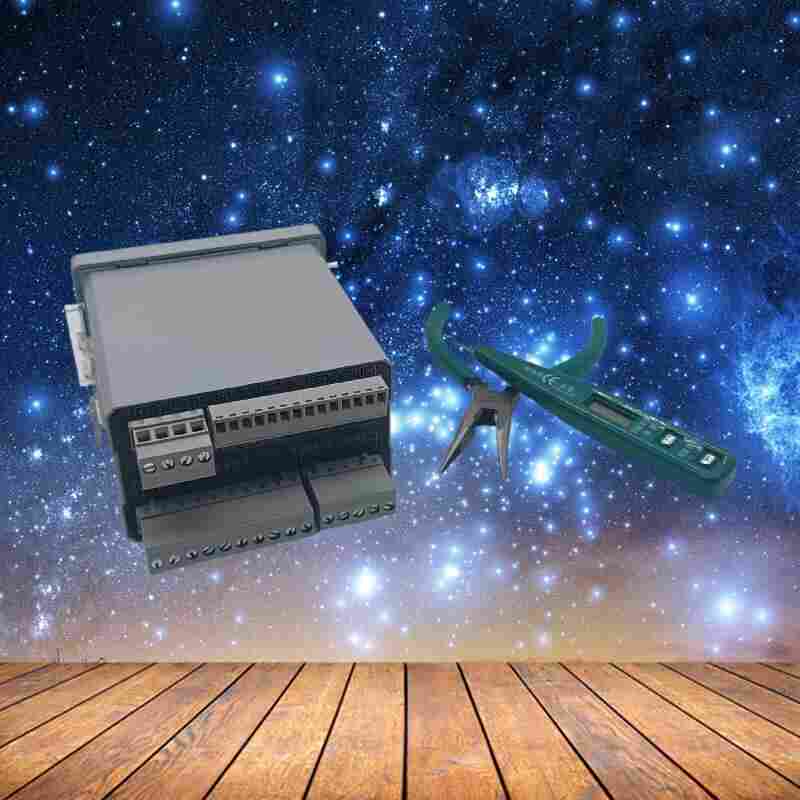

M60-2P4N3一体式电动机保护器M60-2P4N32022已更新舜高智能
发布时间：2022-11-02
江苏舜高智能*研发生产M60-2P4N3一体式电动机保护器，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！
M60-2P4N3一体式电动机保护器产品介绍
系列电动机保护测控装置，是智能化、网络化、数字化、检测监控、保护于一体的高新技术产品。将*的网络通讯技术和分布式智能技术溶入MCC控制中心，从而为工业生产过程控制提供了科学有效的现场保护，测控单元。
本保护有RS485 远程通讯接口， D～20mA 模拟量输出，方便与PLC、PC 等控制机组成网络系统。实现电动机运行的远程监控。
系列电动机智能监控器（以下简称监控器）是我公司按IEC标准开发的智能化、数字化、网络化的监控器。具有抗干扰能力强、精度高、工作稳定可靠等特点。该产品基于微处理器技术，将*的网络通讯技术和分布式智能技术溶于 MCC 控制中心中，集的电机智能保护、运行状态监控、 电机运行时间积累记录及网络通讯于一体； 可以查看测量数据、故障信息管理、参数设定等并且能满足诸多启动方式。监控器可兼作数字表功能，能显示三相工作电流、电压和设定保护值等；在低压控制终端MCC柜1/4单元及以上各种抽屉柜中可直接安装使用。
M60-2P4N3一体式电动机保护器功能特点
1、实时监测电机回路电流、电压情况。
2、实时监测电机的运行状态。
3、根据电流、电压情况，实现过载、断相等保护。
4、简化MCC设计。（可集成电流表、电压表、变送器等二次元件）
M60-2P4N3一体式电动机保护器技术指标
测试范围：A、B、C 三相电流：0—999A。漏电流：0—999mA。
测量精度：1.5 级（I≤Ie 额定电流）。
保护触点容量：常开AC250/6A，常闭AC250/6A。
启动时间整定范围：1~ 99S，在启动时间内，对断相、漏电、短路、不平衡进行保护（默认值为10S）。
堵转保护：当三相电流均达到或过额定值的堵转电流时，动作时间≤0.5S（默认值为4Ie）。
短路保护：任意一相电流均达到或过8Ie 电流时，动作时间≤0.2S。
断相保护：任意一相断相时，动作时间≤2S。
不平衡保护：当三相电流中任意二相电流差比值≥不平衡系数，动作时间≤2S（默认值为60%）。
漏电保护：当电机漏电电流≥漏电流额定值，动作时间≤0.2S（默认值为50mA）。
过流保护：当电机的电流≥1.2Ie 时，保护器按反时过流保护，动作时间见图一（默认值为1）。
过压保护：工作电压≥过压电压额定值，动作时间≤5S。
欠压保护：工作电压≤欠压电压额定值，动作时间≤10S。
4~ 20mA 电流输出精度：0.3%F.S（20mA 对应额定值）。
M60-2P4N3一体式电动机保护器行业背景
内电动机保护装置的状况 我国电动机保护装置的发展经历了仿苏、自行设计、更新换代、引进技术、跟踪国外新产品等几个阶段。 1.热继电器 热继电器功能少,对电动机发生通风受阻、扫膛、堵转、长期轻过载、频繁起动引起的电动机过热等故障不起保护作用,且重复性能差、大电流过载或短路故障后不能再次使用、调整误差大、易受环境温度的影响误动或拒动,
