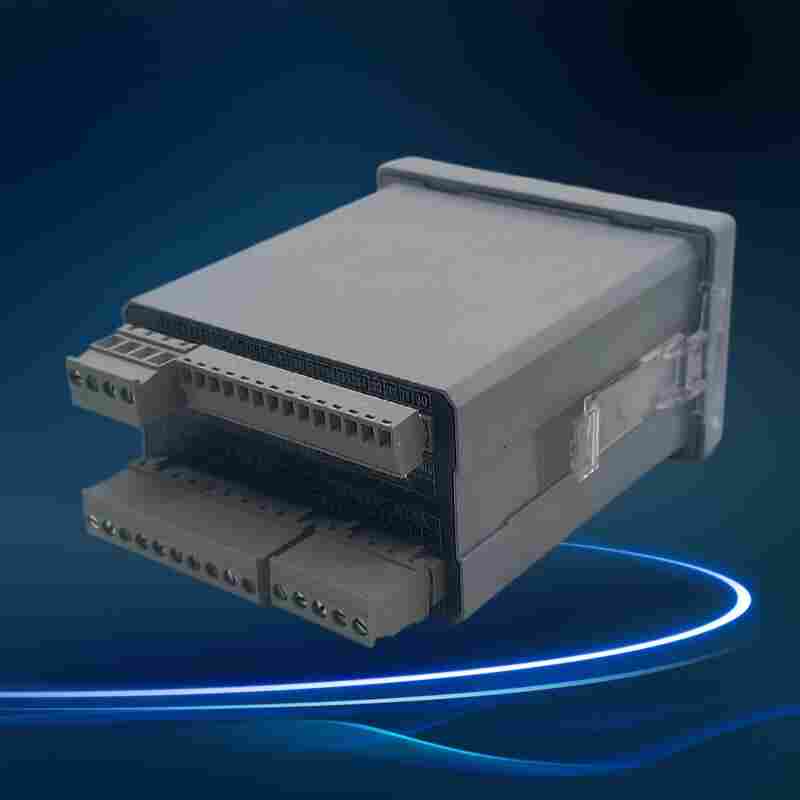

LM-512D马达保护器LM-512D2022已更新舜高智能
发布时间：2022-11-02
江苏舜高智能*研发生产LM-512D马达保护器，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！
LM-512D马达保护器产品介绍
监控器为电机提供的完善保护，避免因电机过载、欠载、堵转、接地／漏电、欠压、过压、断相及三相电流不平衡、馈线电路保护等可能导致的生产事故，限度地保证设备运行的有效性与安全性。监控器通过 RS485接口，能与多种微机工控组态软件实现网络通讯，还可以通过输出模拟量4~20mA的方式与DCS系统连接， 把电机运行参数传送出去，构成分布式综合电力监控系统。
智能电动机保护控制器主要用于操作交流50Hz或60Hz，额定绝缘电压至690V，额定电流至820A的交流电动机控制回路中的接触器，在电机发生过热、过负荷、堵转、欠流、缺相不平衡、接地、漏电、欠压、过压等故障时对电动机予以保护，同时实现测量、显示、控制、保护、变送和通讯等功能，帮助客户对电动机运行情况进行的分析和管理，以提高供电的可靠性和使用效率。
LM-512D马达保护器功能特点
具有过负载、电流不平衡、接地/漏电、欠电流、堵转、欠压、过压、欠功率、起动加速时等多种数字式保护功能，满足直接起动，双向起动、星/三角起动等起动方式；
丰富的记录功能，可记录多次故障发生时参数瞬时值，指导故障分析；
保护功能配置灵活，方便用户兼顾安全生产和连续生产的平衡；
保护控制模块与显示操作单元采用分体安装结构，安装/维护极为灵活；
实现电动机回路的三相电流、接地电流等多种电参数的测量；
可与RTU、PLC 及多种微机工控组态软件（iFIX、WinCC、Intouch、组态王、MCGS）实现网络通讯，构成分布式综合电力监控系统。
LM-512D马达保护器技术指标
1、反时限保护：本保护装置具有过流反时限延时保护功能，如图一。
2、过流保护：根据电机额定电流大小在保护器规格范围内任意设定额定电流值，运行电流值大于设定值时，按运动作特性的曲线动作。
3、断相保护：电动机电源有一机缺相时（三相电流不平衡值设为60％可根据用户要求设定），保护装置在3秒内动作。
4、堵转保护：当电动机运行电流大于设定电流值5倍时，保护装置在2秒内动作。
5、 短路保护：任意一相电流达到8Ie电流时，保护装置在0.2秒内动作。
6、 启动延时时间：1-99秒内可调。
7、 输出继电器触头容量：250VC7A。
8、 电流显示误差：≤1.5％。
9、 具有启动延时功能：避开启动时大电流和过电流动作时分开。
10、轻载保护：当电流值小于设定的轻载保护设定值时，保护装置在30秒内动作。
11、漏电（接地）保护：漏电电流大于漏电设定值时保护装置在0.3秒内动作。
12、 4-20mA电流输出精度：0.3%F-S（20mA对应的是额定电流值的2倍）。
13、具有R485串行过程通讯接口与计算机可构成256台保护器常规保护控制网络，能远程设定数据、控制启动停止、显示报警等。
14、星三角转换时：星三角转换时间小于启动延时时间3秒。
15、追忆功能：可存储近期电机所发生的三次故障记录。并可按移位键取出*近一次电机发生的故障代号，再按一次显示前一次故障代号。
LM-512D马达保护器行业背景
内电动机保护装置的状况 我国电动机保护装置的发展经历了仿苏、自行设计、更新换代、引进技术、跟踪国外新产品等几个阶段。 1.热继电器 热继电器功能少,对电动机发生通风受阻、扫膛、堵转、长期轻过载、频繁起动引起的电动机过热等故障不起保护作用,且重复性能差、大电流过载或短路故障后不能再次使用、调整误差大、易受环境温度的影响误动或拒动,
