M60-2MN2电动机保护器660VM60-2MN22022已更新舜高智能
发布时间：2022-11-02
江苏舜高智能*研发生产M60-2MN2电动机保护器660V，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！

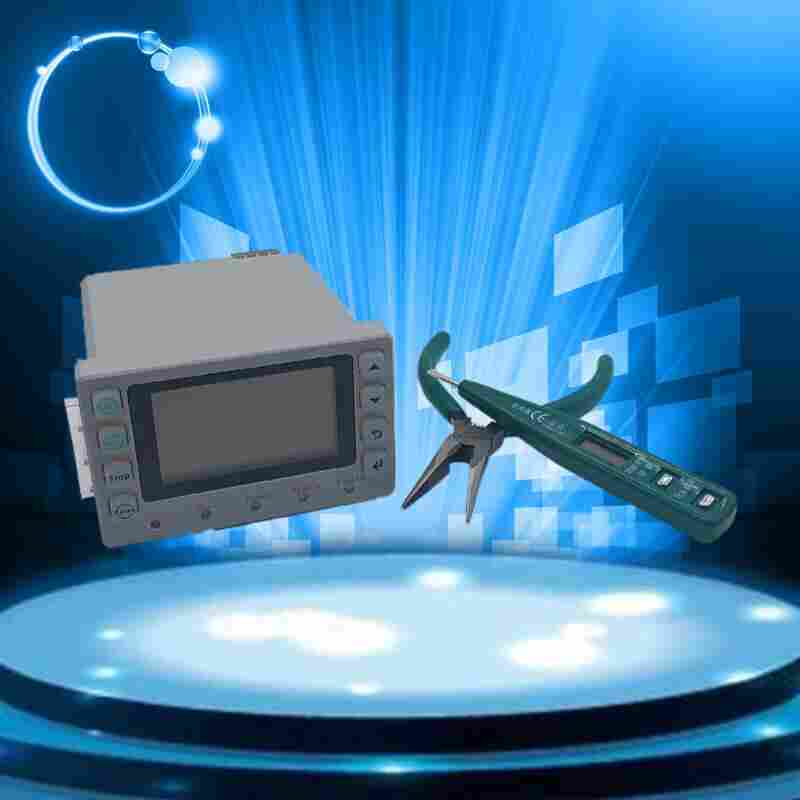

M60-2MN2电动机保护器660V产品介绍
系列电动机智能保护器系统。是我公司在生产过程中积累现场各方经验与单片机高科技的结晶，核心部分采用国外弄的十六位AD单片微机。它具有抗干扰能力强、工作稳定可靠、精度高、产品参数的设定简单方便和数字化、智能化、网络化等特点，可满足更高层次用户的要求。它主要适用于发电、建材、石油、化工、冶金、轻工、纺织、煤炭等工业电动机及三机电力馈电系统的保护，具有三相不平衡、轻载、过载、缺相、过欠压、漏电、堵转、短路、的功能保护和支持多种的启停控制。本机具有RS-485远程通讯接口，支持MODBUS-RTU协议和模拟量4-20MA输出功能，方便了和LC、DCS及后台机组组成网络系统。可在后台机对现场设备进行操控、运行状态监视和故障查询等。
电动机综合保护器采用*的微机技术与高性能的集成芯片，整机功能强大、性能优越。测试精度高，线性度好，分辨率高，整机抗干扰能力强，保护动作可靠。三相电流值，电压值及各类故障代号，显示于LED、LCD上、直观清晰。稳定性好，长期工作无须维护。
采用*的实时采样技术、配以MCU微处理器及E2PROM存储技术，实现参数设定，掉电后设定参数仍保存下来，勿须再设定。一机多用，可取代传统的电流互感器、电流表、电压表、热继电器和时间继电器等。
配有RS485串行数字接口，便于上位机（PC）进行数字通迅。
M60-2MN2电动机保护器660V功能特点
保护功能：
过载保护、断相保护、三相不平衡保护、堵转保护、漏电保护、接地故障保护、轻载保护、空载保护、短路保护。
控制功能：
直接起动、正反起动、星三角起动、直接旁路起动、自耦变压器降压起动、多方起动控制。
显示监测：
运行状态、三相电流、线电压、漏电电流、故障信息、电动机工作累计时间、故障等信息。
设定功能：
额定电流、保护电流曲线、启动时间、三相不平衡、堵转倍数、漏电电流值、通讯地址。
远传功能：
具有D-20mA模拟量输出，不需外接电源。
通讯功能：
通过 RS485 串行通讯与计算机可构成 256台保护器常规保护控制网络。远程数据设定及显示，远程电动机启动，停止控制等。
M60-2MN2电动机保护器660V技术指标
测试范围：A、B、C 三相电流：0—999A。漏电流：0—999mA。
测量精度：1.5 级（I≤Ie 额定电流）。
保护触点容量：常开AC250/6A，常闭AC250/6A。
启动时间整定范围：1~ 99S，在启动时间内，对断相、漏电、短路、不平衡进行保护（默认值为10S）。
堵转保护：当三相电流均达到或过额定值的堵转电流时，动作时间≤0.5S（默认值为4Ie）。
短路保护：任意一相电流均达到或过8Ie 电流时，动作时间≤0.2S。
断相保护：任意一相断相时，动作时间≤2S。
不平衡保护：当三相电流中任意二相电流差比值≥不平衡系数，动作时间≤2S（默认值为60%）。
漏电保护：当电机漏电电流≥漏电流额定值，动作时间≤0.2S（默认值为50mA）。
过流保护：当电机的电流≥1.2Ie 时，保护器按反时过流保护，动作时间见图一（默认值为1）。
过压保护：工作电压≥过压电压额定值，动作时间≤5S。
欠压保护：工作电压≤欠压电压额定值，动作时间≤10S。
4~ 20mA 电流输出精度：0.3%F.S（20mA 对应额定值）。
M60-2MN2电动机保护器660V行业背景
新技术的应用与开发，在线监测保护控制装置，利用新的理论和各种传感器（包括红外线、高频电磁波、振动、位移、电、热、机械、光声等）对电机运行进行实时监测，然后根据传感器输出的信息通过计算机进行判断、分类，确定故障类型和严重程度，*采取报警、显示、控制动作等。不仅能实现以上各种电机保护控制功能，更重要的是能发现电机的前兆故障，进而达到了提前防止电机故障的发生。此种装置国外已有应用，我国的部分大专校和研究所等单位进行了研究并取得了一定成果。积极配套出厂电机全保护控制装置和增安型电机保护控制装置为保证电机的正常工作、更新换代。提高电机的质量等级，电机生产厂家应按照*标准《旋转电机装入式热保护》和《性气体环境用电气设备危险场所电气安装》的要求，积极配套出厂比较*的温度型电机全保护控制装置、综合保护控制装置和增安型电机保护控制装置。
