一、概述
环境空气质量监测系统是全天候户外自动监控终端，它是由数据采集平台和数据传输平台组成，数据采集平台可扩展多种传感器，实现不同的空气污染物监测功能。其采用铝合金/玻璃钢材料，能够适应全天候复杂环境，具备电子兼容A级设计,以及IP55防尘、防溅水设计，功能完善、体积小巧、系统集成度高、坚固耐用， 可在各种复杂环境下可靠工作，设备备有两块电池，各个电池满电状态可连续工作10个小时以上，电池安装简单方便。
二、整机构成
由采样头、主机箱、电池、适配器等部分组成。
*功率：30W
设备净重：17Kg（含电池）
三、技术指标
PM2.5：（0~1000）μg/m³ PM10：（0~2000）μg/m³
SO2：（0~1000）ppb、 NO2：（0~1000）ppb、CO：（0~20）ppm
O3：（0~1000）ppb、VOC：（0~40）ppm
PM2.5平行性：≤20%
PM10平行性：≤15%
SO2、NO2、CO、O3、VOC示值误差：±10%FS
四、工作原理
1、 颗粒物
颗粒物浓度测试仪部件是一款数字式通用颗粒物浓度传感器，可以用于获得单位体积内空气中0.3～10微米悬浮颗粒物个数，即颗粒物浓度，并以数字接口形式输出，同时也可输出每种粒子的质量数据。采用电子切割可同时测量PM2.5、 PM10浓度数据。
传感器采用激光散射原理。即令激光照射在空气中的悬浮颗粒物上产生散射，同时在某一特定角度收集散射光，得到散射光强随时间变化的曲线。微处理器采集数据后，通过傅立叶变换得到时域与频域间的关系，随后经过一系列复杂算法得出颗粒物的等效粒径及单位体积内不同粒径的颗粒物数量。
2、 气态物质
气态物质的测量是通过电化学传感器。
气体通过电化学传感器，在传感器内部发生化学反应，输出相应信号，根据信号大小监测、计算出气体的浓度。
技术标准：
颗粒物 —— 采用光散射法技术。
主要参数 | 技术指标 |
测量范围 | PM2.5：（0~1000）μg/m3 ， PM10：（0~2000）μg/m3 |
采样流量 | ≥2L/min，精度±2.5% |
分辨率 | 0.1μg/m3 |
粒径 | PM2.5、PM10 |
检测限 | 2 μg/m3 |
平行性 | PM2.5：≤10%，PM10：5% |
相关系数 | ≥0.9 |
一致性精度 | 0-100μg/m3：≤±20μg/m3；100-1000μg/m3：≤±20% |
响应时间 | 10s |
数据存储能力 | >5年 |
远程数据查询 | 具备DTU模块，可远程查询仪器工作状态和测量数据 |
故障报警 | 具有故障报警功能，设备状态可同步上传至平台显示，可远程进行状态监控 |
进气口加热 | 进气管动态加热 |
仪器尺寸 | 长×宽×高（mm）：403×241×392，重量：约8.5KG |
气态因子 ——采用低浓度定电位电解法
气体因子技术参数 | 测量范围(ppb) | 分辨率(ppb) | *低检出限（ppb) | 精度（满量程百分比） | 24h漂移零/ppb | 响应时间 | 示值误差 | 重复性 | 稳定性 |
O3 | 0-1000 | 1 | 5 | ＜10% | 10 | ≤70 | ≤±3%FS | ≤1% | ≤±2% |
NO2 | 0-1000 | 1 | 5 | ＜10% | 10 | ≤90 | ≤1% | ≤±3% | |
CO | 0-25000 | 1 | 100 | ＜10% | 100 | ≤90 | ≤0.5% | ≤±2% | |
SO2 | 0-1000 | 1 | 5 | ＜10% | 10 | ≤100 | ≤1.5% | ≤±5% |
主要特点：
• 触摸式显示屏，人性化设计，直接显示监测数据，更方便于客户使用；
• 可监测的因子包括：污染物O3、NO2、CO、SO2、TVOC;颗粒物PM10、PM2.5；并可选配噪声、温度、湿度、大气压等，支持上传云平台。
• 可用于在线监测、车载监测、走航及应急等多种工作模式，监测数据上传至数据平台，实现对空气质量的监控、追踪及溯源；

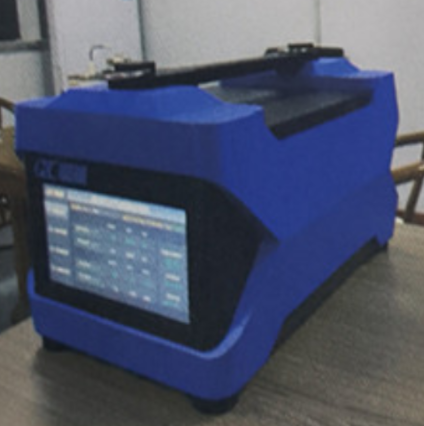

• 设备采用便携式设计，体积小、重量轻、方便移动，可手提或背包使用；
• 颗粒物采样采用除湿模块，去除霜雪对测量数据影响；
• 颗粒物采样系统包含动力学粒子切割器；
• 颗粒物和气态污染物采样流量需采用单独独立的泵吸式控制。长寿命采样动力系统，安静，高效；
• 气态污染物监测选用四电极高精度进口定电位电解传感器；
• 设备可同时测量PM10、PM2.5质量浓度，无需更换粒子切割器；
• 设备可适用于各种严苛的室外环境，电路采用工业级嵌入式处理器，工作环境温度范围（-30~70）℃；
• 配有电池，可直接插入设备进行充电，两块电池可更换使用；
• 采用工业级数据传输模块，数据传输稳定可靠，3G/4G/5G、RS485、RS232等多样的通信方式供客户选择，支持同时传输多达8个云平台，并具有GPS定位功能；
• 终端设备可通过FTP服务器，远程升级终端的应用程序，实现远程维护，保证用户可以使用*的应用程序，及时更新系统功能；
• 电池具有过充/过流/短路保护，使用更安全；
• 可采用市电、电池及车载应急充电的多种供电方式。
