一、概述

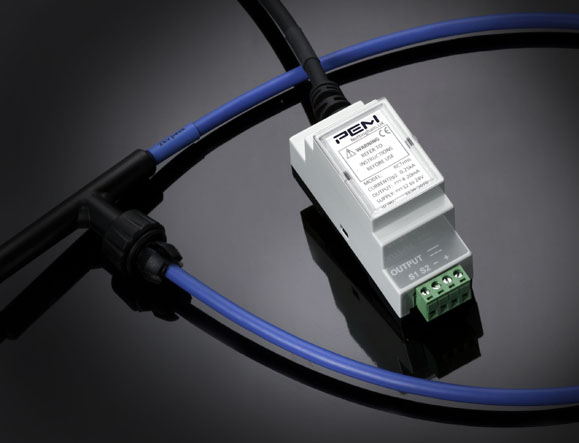

PEM RCTrms具有行业标准4-20mA输出,非常适合过程控制,状态报警或系统监控。RCTrms是一 种用于长久安装的交流电流传感器。它易于安装且易于改装，结合了薄而灵活的环绕式Rogowski (感应)线圈和信号调节器的优点，可提供准确，真实的均方根电流测量。
通常，RCTrms与SCADA系统, PLC,数据记录器和保护设备一起使用。
二、优势：
（1）易于安装：线圈纤细，轻便，周长大，可使用特定的尺寸来测量电流
（2）不用担心和忍受磁饱和现象发生
（3）无干扰：不用改变设备电路连接、不干扰被测设备、不会从被测电路中引出任何功率
（4）无危险：二次侧开路无任何危险
（5）低相位移：在工频（50/60Hz）以上非常低的相位偏移
（6）带宽范围广：提供2Hz至100kHz带宽范围，对于测量和分析高频谐波、复杂波形、电流浪涌等具有很好用途
三、特点：
（1）可溯源的校准：每个PEM探头都由厂商做过可溯源的校准，在全电流量程范围连续校准，罗可夫斯基线圈具有极好的线性（<0.2%）
（2）完全隔离测量：与电源供应之间隔离过2KVrms，罗可夫斯基线圈绝缘达2KVpeak。加载4kVrms可在60秒钟内做快速测量
（3）安装方便，线圈柔软，线圈可以根据客户需要定制长度
（4）小型DIN导轨(或面板安装)外壳-额定UL94 V-0
四、PEM探头连接示意图
五、应用
（1）电力设施
（2）电弧炉
（3）VSD电机驱动器和发电机
（4）大型泵和压缩机
六、技术参数
RCT系列类别
RCTrms
额定电流(A)
100~50000
测量类型
单相有效值
输出类型
4-20mA
精度
1.5%
功耗
0.7W
测量带宽
2Hz-100kHz
线圈长度(mm)
300, 500,700(可定制)
如果你有什么特别的参数要求可以联系我们：不同频率特殊的相位误差、特殊的导线或线圈长度、更高的电流或输出等级、特殊的频率响应等等。
七、符合的标准和：CE标准、EN61010:2001标准、通过ISO9001:2000、EMC EN61326
