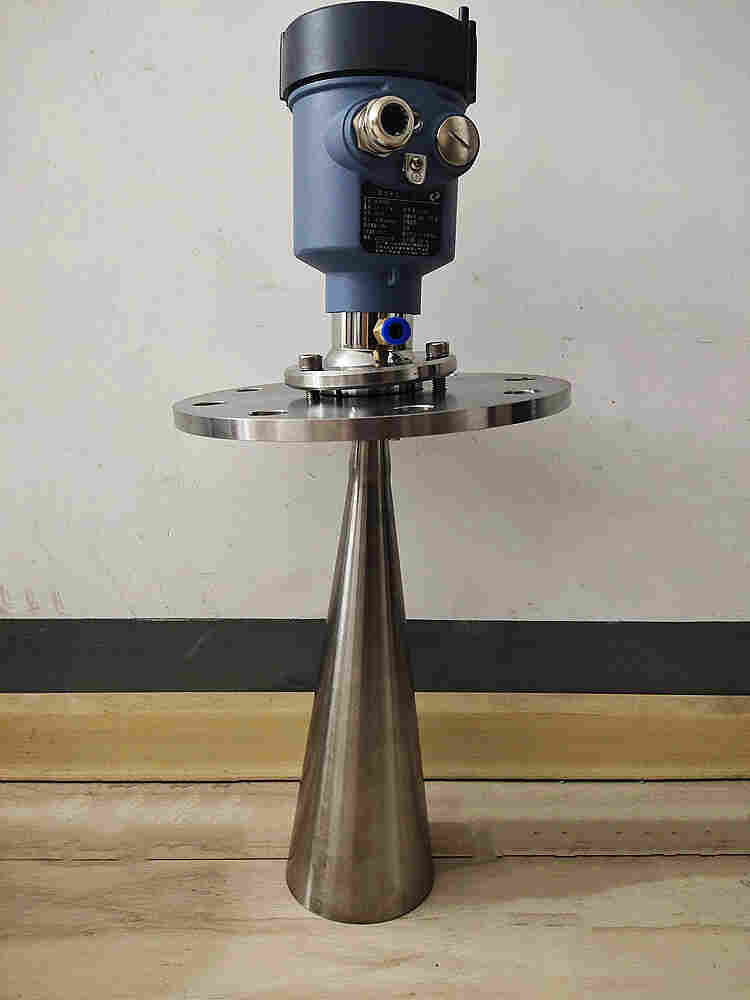

甘肃内蒙古新疆油库雷达液位计
一、概述
雷达液位计属于通用型雷达液位计，它基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
二、特点：雷达液位计发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保短时间内稳定和的测量。
即使工况比较复杂的情况下，存在虚假回波，用的微处理技术和调试软件也可以准确的分析出物位的回波。
三、雷达液位计应 用：过程条件简单，腐蚀性的液体、浆料比如：污水储罐，酸碱储罐，浆料储罐。
四、雷达液位计技术指标：
测量范围：20米
过程连接：G11/2螺纹或11/2NPT螺纹
介质温度：-40-120℃
过程压力：-0.1~0.3Mpa
精 度：±10mm
重复性：±2mm
频率范围：6.8GHz
防爆等级：Exia IIC T6 Gb
防护等级：IP67
信 号 输 出：4—20mA/HART
注意事项
1：测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐底为凹型或锥形，当物位低于此点时无法进行测量。
2：若介质为低介电常数当其处于低液位时。
3：理论上测量达到天线的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线100mm。
4：对于过溢保护，可定义一段安全距离附加在盲区上。
5：测量范围与天线有关。
测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐底为凹型或锥形，当物位低于此点时无法进行测量。
若介质为低介电常数当其处于低液位时，罐底可见，此时为保证测量精度，建议将零点定在低高度为C 的位置。
对于过溢保护，可定义一段安全距离附加在盲区上。
安装要求：
1. 距离(1)墙至安装短管的外壁。
2. 离罐壁为罐直径1/6处，距离为200mm。
3. 不能安装在入料口的上方。
