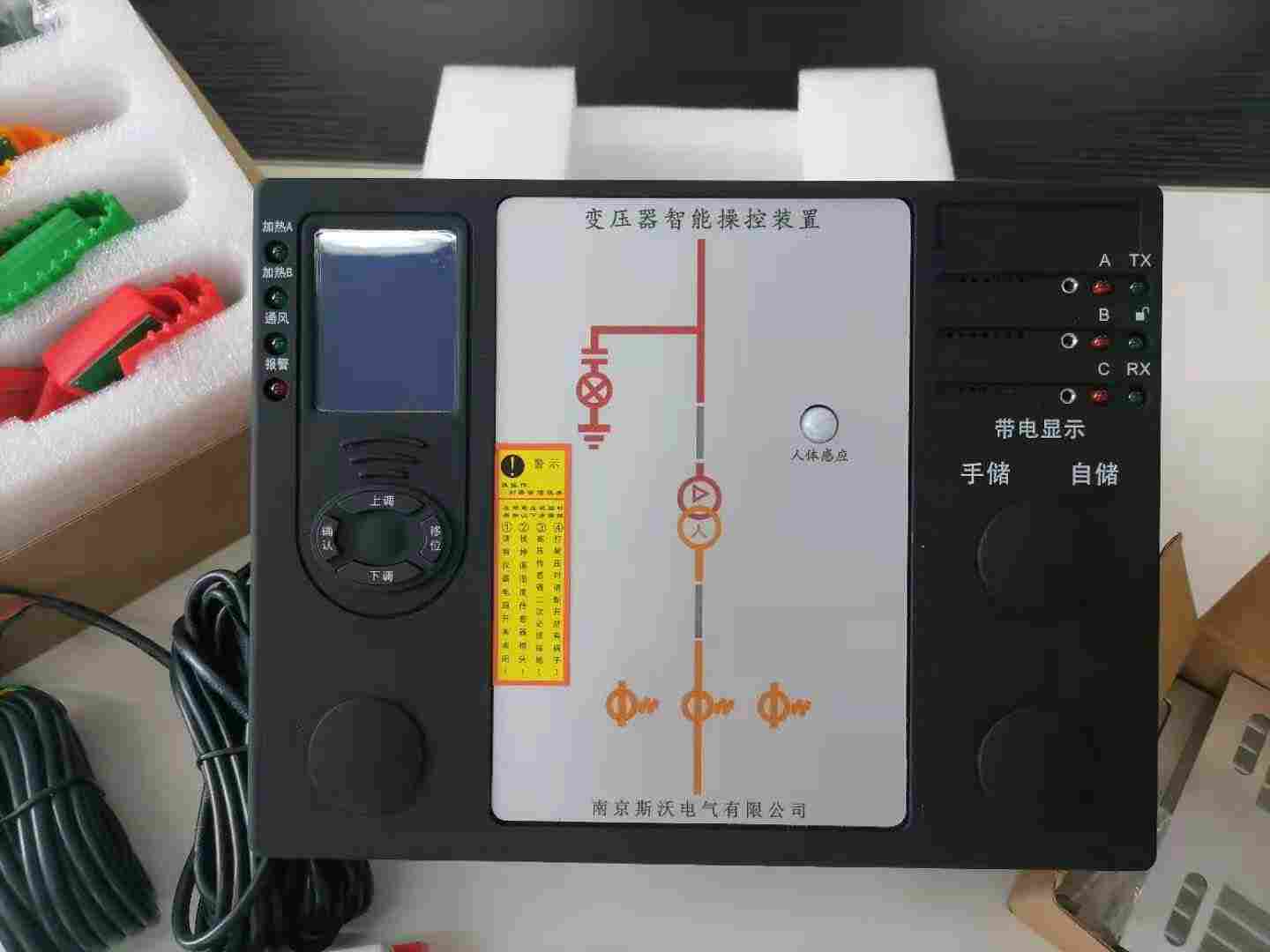

南京斯沃生产的ASD-300/DH状态指示仪功能强大，用于3-35KV户内开关柜，取代现有的一次回路模拟、带电显示器、自动加热除湿控制器、断路器分合闸按钮、断路器分合闸状态指示、接地开关指示、增加了智能语音防误、带电提示、综合电力参数显示、感应等功能及RS485通信接口，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。详细功能可咨询189钱2199工8062。
一、ASD-300/DH发展背景
开关柜智能操控装置是针对电力开关柜的控制要求设计的，适用于中置柜、固定柜、环网柜等多种开关柜，该装置以一体化布局配套装备于开关柜，简化了结构设计，美化了面板布局，取代现有的一次回路模拟指示牌，电磁式开关状态指示器，接地指示器，储能开关，断路器分合等多种控制指示器件，能够保障电气的安全可靠运行。
市场方面，其国内以生产高、低压配电柜为主，人工劳动投入量大的配电柜依靠进口解决，中低档的配电柜市场潜力十分巨大。据了解，配电柜市场的趋势平稳向上，但要求国产配电柜必须在质量、交货期等方面满足用户的需求，只要国产配电柜的质量能够有提高，交货期能够保证，配电柜出口的前景是十分乐观的。
二、技术指标
◇带电显示LED启辉电压（kV）：额定相电压×0.15～0.65
◇抗震性：10～55～10Hz 2g 1min
◇排风输出：当温度大于排风上限值时, 排风输出继电器接点闭合(无源), 当温度小于排风下限值时, 排风输出继电器接点断开
◇工作电流∶<30mA
◇带电显示LED启辉电压（kV）：额定相电压×0.15～0.65
三、故障解决方案
|
功能区 |
常见故障现象 |
判断和排除方法 |
|
装置显示 |
装置通电后无任何显示 |
1、检查装置背面的电源开关是否处于开的位置。 2、用万用表测量装置背面端子21、22有无正常工作电压。 |
|
一次回路模拟显示 |
装置试验/工作位置、接地刀、储能指示灯无相应显示。 |
1)检查装置背面端子1-8是否接入插紧。 2)分别检查开关量输入对应端子1-6与公共端7是否处于无源导通的状态和用导线短接输入端子与公共端短接。 |
|
高压带电指示 |
1、一次高压带电时高压带电指示灯亮缺相或亮度特暗。 2、一次高压带电时闭锁解除指示灯仍亮或闪烁。 |
检查装置高压带电端子接线是否正确可靠；用万用表交流当测量装置端子A、B、C相与接地之间是否有电压，电压一般为10-60V（根据带电传感器不同而定）；如测量电压偏低检查带电传感器的性能参数是否按规定配置，是否符合装置对其要求。 |
|
通讯 |
通讯连不上。 |
1)通讯接线端子是否接线插紧。 2)通讯数据线A、B是否接反。 3)通讯协议使用是否正确。 4)接收设备的波特率是否设置正确。 5)接收设备上设置的通讯地址是否与装置标明的一致。 |
四、ASD-300/DH产品功能
【温湿度模拟控制功能】
可以带1-2路温湿度传感器，当环境湿度≥85%±5%RH时，启动加热；湿度≤75%±5%RH时，退出加热。当环境温度≤5℃时，启动加热；当温度＞10℃时，退出加热。
【动态模拟图】
根据用户的一次接线方式，电压等级设置模拟图，将断点部分用动态方式表示，构成实时动态显示。显示内容大致如下：
A分和咋显示 B储能指示 C工作位置指示 D试验位置指示 E手车进出过程中状态指示
【手动功能】
设置手动按钮，按下手动按钮切换到手动状态，两路加热启动，方便检查加热器以及加热器回路是否正常工作。
【指示及闭锁】
由三个指示灯用以显示A、B、C三相主回路代线情况，任何一相带电，则对应的带点指示灯亮；并启动电磁闭锁，防止高压室门被打开
A：LED启辉电压（KV）：额定相电压*0.15
B：闭锁启动电压（KV）：额定电压*0.65
五、安装注意事项
◆在通电前应仔细检测所有的接线是否正确。
◆使用前，仪表需通电15分钟。
◆设备在使用中应该提供正确的额定电压。
结束语：ASD-300/DH本产品适用于3-35KV户内开关柜，具有动态一次模拟图显示，高压带电指示及强制闭锁，感应带电提示，柜内照明，语间防误提示，储能/自动/手动，合闸/分闸，远方/就地操作，电力综合参数测量，如:三相电流/电压，分相有功/无功，合相有功/无功，功率因数，复费率计量有功/无功电度，RS485通信等功能。
ASD-300/DH状态指示仪:2022已更新--南京斯沃生产
