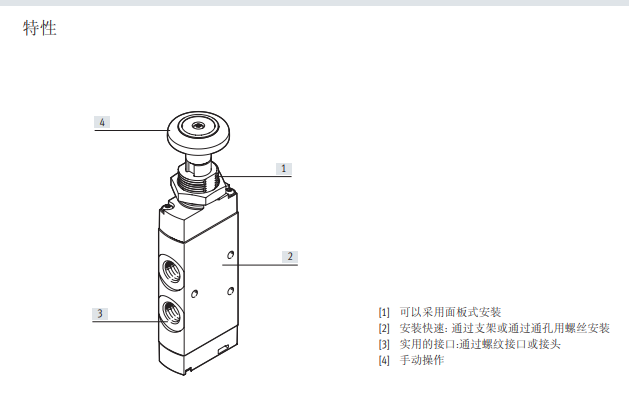

德国FESTO旋转手柄阀VHEF-E-B53E-G18气接口
采用久经验证的活塞滑阀与提
动阀，耐用性佳
VHEF在各类应用场合提供了优
异的气动性能
• 重量轻
• 所需驱动力小
153283变径接头
QMR-3/8-1/4-B
153284变径接头
QMR-1/2-3/8-B
3588变径接头
D-1/2I-3/4A
9168变径接头
D-3/41-1A
177689 T型插入式接头CQT-18
177730硬管
PQ-PA-18X2X3000
159670聚氨酯气管
PUN-12X2-BL
159672聚氨酯气管
PUN-16X2, 5-BL
6704分气块
FR-4-1/2-B
153171快插式螺纹穿板QSSF-1/2-12-B
163489双作用气缸
DNC-100-400-PPV
174388双耳环安装件
SNC-100
164981 L形快插式螺纹接QSL-1/4-12
153132 T型快插式接头QST-12
151687标准插座
MSSD-EB
185705安装组件
ZVB-8-14/18
165004消声器
UC-1/4
164980快插式螺纹接头QS-1/4-12
186489 D系列过滤减压阀LFR-1/2-D-MAXI
164981 L形快插式螺纹接QSL-1/4-12
• 气动工作口的灵活性为不同的
要求提供了实用的解决方案

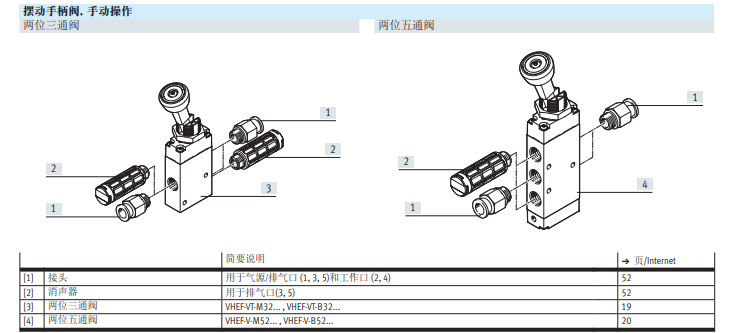

• 两位三通阀用作常闭(NC) 或常
开(NO)
• 圆形消声器或管式排气
• 适用于真空
• 结构坚固：基本阀采用金属结
构，盖板为塑料
• 通过安装孔进行安装
• 面板式安装适用于几乎所有的
阀（手压阀除外）
阀功能
三位五通中泄式
驱动方式
手册
宽度
20 mm
标准标称流量
530 l/min
工作气口
G1/8
工作压力
-0.095 MPa ... 1 MPa
工作压力
-0.95 bar ... 10 bar
结构特点
活塞闸阀
公称通径
5.2 mm
排气功能
带节流选项
使用说明
仅手动驱动
密封原理
软密封
安装位置
可选
手控装置
锁定式
先导类型
直接
流向
可逆
符号
00995889
搭接
正重叠
*开关频率
0.5 Hz
防爆
区 1 (ATEX)
区 2 (ATEX)
区 21 (ATEX)
区 22 (ATEX)
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:-:-]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
1 - 低耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
介质温度
-10 °C ... 60 °C
环境温度
-10 °C ... 60 °C
驱动扭矩
0.4 Nm
解锁扭矩
0.4 Nm
*驱动力
200 N
驱动时的*侧向力
200 N
产品重量
235 g
安装方式
面板式安装
带通孔
要么：
气接口，气口 1
G1/8
气接口，气口 2
G1/8
气接口，气口 3
G1/8
气接口，气口 4
G1/8
气接口，气口 5
G1/8
材料说明
RoHS 合规
盖子材料
加强型聚酰胺
密封件材料
NBR
外壳材料
阳极氧化精制铝合金
杆材料
加强型聚酰胺
