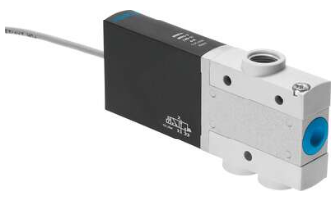

费斯托电磁阀525188 MHE4-M1H-3/2G-1/4-K技术介绍
电磁阀
MHE4-M1H-3/2G-1/4-K
525188
直接控制的锥阀
快速切换阀：开关时间低于 2 ms
直接安装，单个底座，成组式安装
电磁阀
MHE4-M1H-3/2G-1/4-K
525188
GTIN: 4
阀功能 两位三通，常闭，单稳态
驱动方式 电控
宽度 18 mm
标准标称流量 400 l/min
工作气口 G1/4
工作电压 24V DC
工作压力 -0.09 MPa ... 0.8 MPa
工作压力 -0.9 bar ... 8 bar
结构特点 压力释放提动阀
复位类型 弹簧复位
防护等级 IP65
c UL us - (OL)
公称通径 4 mm
网格尺寸 24 mm
宽度尺寸注意事项 阀之间的*小距离为 6 mm
排气功能 带节流选项
密封原理 软密封
安装位置 可选
手控装置 按钮式
先导类型 直接
流向 有限可逆
符号 00991308
搭接 重叠
工作压力，可逆 -0.09 MPa ... 0.1 MPa
工作压力，可逆 -0.9 bar ... 1 bar
工作压力，可逆 -13.05 psi ... 14.5 psi
*开关频率 120 Hz
关闭时间 5 ms
打开时间 10.5 ms
持续通电率 *
线圈的特性参数 24 V DC: 5.6 W
允许的电压波动 +/- 10 %
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）
抗振性 运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
耐冲击性 冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
耐腐蚀等级 CRC 2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L
介质温度 -5 °C ... 60 °C
环境温度 -5 °C ... 60 °C
产品重量 270 g
电气接口 电缆
电缆长度 2.5 m
安装方式 带通孔
气接口，气口 1 G1/4
气接口，气口 2 G1/4
气接口，气口 3 G1/4
材料说明 RoHS 合规
密封件材料 HNBR
NBR
外壳材料 涂层压铸锌
电缆护套材料 PUR
螺钉材料 镀锌钢
