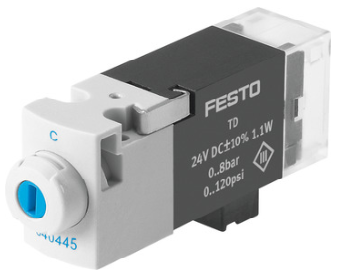

FESTO电磁阀费斯托选型指南MHA1-M1LH-3/2G-0,6-PI
电磁阀
MHA1-M1LH-3/2G-0,6-PI
540445
直接控制的锥阀
微型阀：外形尺寸 10 mm
开关时间达 4 ms
电磁阀
MHA1-M1LH-3/2G-0,6-PI
540445
GTIN: 4
阀功能 两位三通，常闭，单稳态
驱动方式 电控
宽度 10 mm
标准标称流量 10 l/min
工作气口 底座
工作电压 24V DC
工作压力 0 MPa ... 0.8 MPa
工作压力 0 bar ... 8 bar
工作压力 0 psi ... 116 psi
结构特点 带回位弹簧的提动阀
复位类型 弹簧复位
防护等级 IP40
c UL us - (OL)
证书签发机构 UL MH19482
公称通径 0.65 mm
网格尺寸 10 mm
排气功能 带节流选项
密封原理 软密封
安装位置 可选
手控装置 锁定式
按钮式
先导类型 直接
流向 不可逆
符号 00991308
阀位代码 标签
搭接 重叠
强制动态说明 切换频率*低每周 1 次
信号状态显示器 LED
*开关频率 20 Hz
关闭时间 4 ms
打开时间 4 ms
持续通电率 *
电气功耗 1.1 W
线圈的特性参数 24 V DC: 1.1 W
允许的电压波动 +/- 10 %
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4
工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）
抗振性 运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
耐冲击性 冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
耐腐蚀等级 CRC 2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B2-L
储存温度 -20 °C ... 60 °C
介质温度 -5 °C ... 40 °C
环境温度 -5 °C ... 40 °C
产品重量 11 g
电气接口 插头
安装方式 底座上
带通孔
气接口，气口 1 底座
气接口，气口 2 底座
气接口，气口 3 底座
材料说明 RoHS 合规
密封件材料 FPM
HNBR
NBR
外壳材料 加强型聚酰胺
PPS（加强型）
