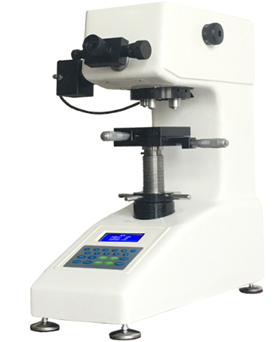

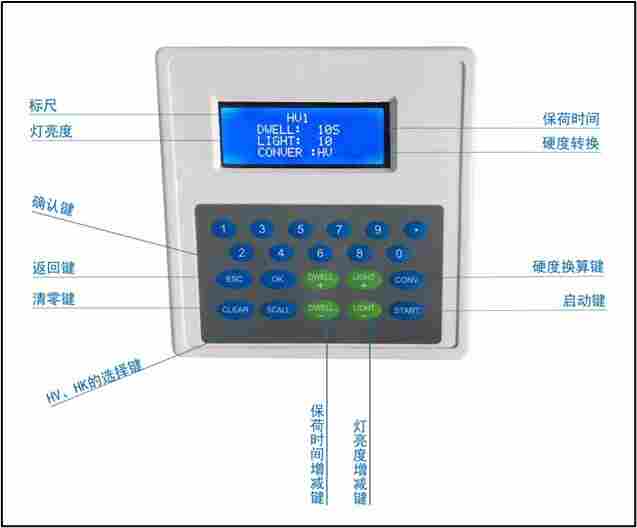

采用LCD显示屏，可切换硬度标尺维氏(HV)与努氏(HK)，操作简便，高清光学系统，光源亮度可以20级调节，多种硬度制式换算功能，用测微目镜测得对角线长度D1和D2值，按键输入后可在LCD上显示硬度值。一体化铸铝机身，不变形不移位，砝码加载结构，性能稳定，测量精度高，重复性好。
采用LCD显示屏，可切换硬度标尺维氏(HV)与努氏(HK)；
操作简便；
高清光学系统 光源亮度可以20级调节；
多种硬度制式换算功能；
用测微目镜测得对角线长度D1和D2值，按键输入后可在LCD上显示硬度值；
定位准确。

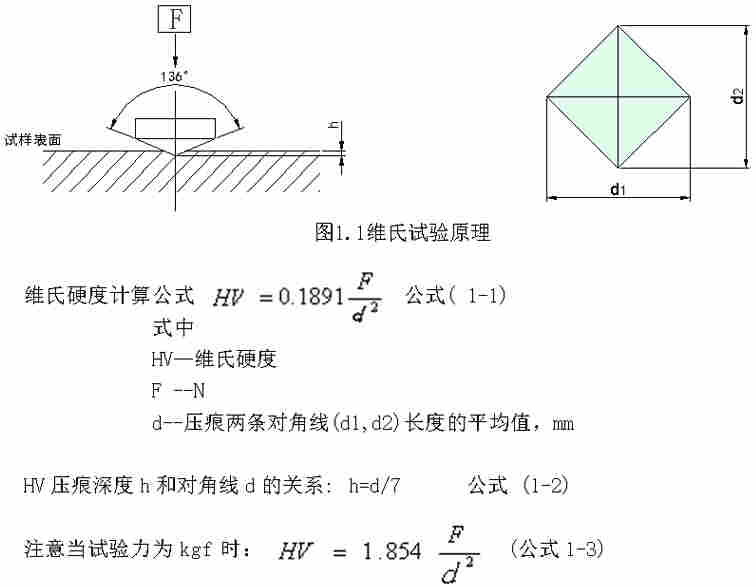

维氏硬度试验是用136°正菱形金刚石压头,以规定试验力（F）压入被测试物体的表面，经规定的保持试验力时间后，卸除试验力，用测微目镜测量试件表面的压痕对角线（d），计算压痕的锥形表面积所承受的平均压力（N/mm2），即维氏硬度值。（详见图1.1）。
适合于测试金属结构、金属学和金相学研究、包括微小的零件、薄板、金属箔、电线、薄硬化层和电镀层表面覆层、淬火硬化层、氮化层、钢、有色金属、陶瓷、合金、热处理、碳化、厚度可薄至3μm的特微小和较很薄形零件、进行硬化层深度测量等。
|
型号 |
401MVA-P |
|
试验力gf |
10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N) |
|
*小测量单位 |
0.25μm |
|
测量范围 |
0-3000HV |
|
测量精度 |
适合或高于GB/T4340.2 （见附表一） |
|
放大倍数 |
100X（观察,）400X（测量） |
|
加荷方式 |
自动（加荷、保荷、卸荷） |
|
数据输出 |
LCD显示读出 |
|
保荷时间 |
5-60秒可调 |
|
仪器尺寸（长×宽×高） |
405×290×480mm |
|
仪器重量 |
约35Kg |
|
试件*高度 |
90mm |
|
压头中心到内壁距离 |
120mm |
|
转换标尺 |
HRA、HRB、HRC、HRD、HRE、HRG、HRF、HRK、HV、HK、HBS、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T |
|
电源 |
AC220V±5%，50~60Hz |
|
执行标准 |
GB/T4340.1 GB/T4340.2 IS06507-2 ASTM_E384 JJG151规程 |
|
X-Y试台 |
尺寸:100×100 mm *移动: 25×25mm *小位移数：0.01mm |
|
选配件 |
CCD摄像测量系统、努氏压头、细丝夹持台 |
硬度计工作过程
|

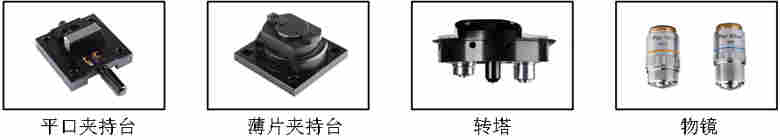

名称 |
数量 |
名称 |
数量 |
|
仪器主机 |
1台 |
物镜40x、10x， |
各1只 |
|
维氏压头 |
1只 |
砝码 |
6只 |
|
十字工作台 |
1个 |
砝码杆 |
1个 |
|
薄片夹持台 |
1个 |
外接电源线 |
1根 |
|
平口夹持台 |
1个 |
10x数字式测微目镜 |
1只 |
|
水平仪 |
1个 |
显微维氏硬度块（HV1、HV0.2） |
各一块 |
