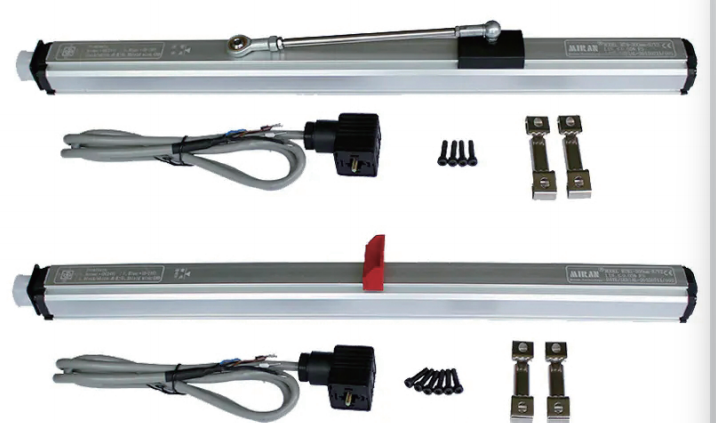

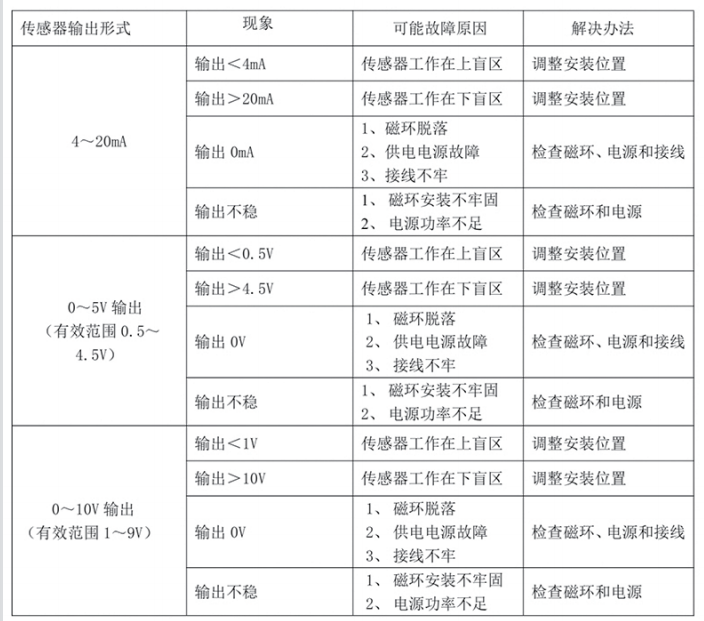

米朗位移传感器MTM3-1350mm-S/A-P
传感器接线前注意事项:
用户在接线前，请检查供电电源是否满足: +24VDC 的要求，并且电源输出功率必须大
于产品功耗，按不同量程每支传感器≤95mA计算。如果电源不能满足要求，请更换供电
电源以保证传感器能够正常工作。
模拟信号输出接线方式:
1.防水接头直出线接线方式:
传感器共有五个接点:电源正(棕)、 电源负(黑)、信号输出正(蓝)、信号输出负(白)、壳
体地(屏蔽线)
2.航空插头接线方式:
传感器共有五个接点:①电源正(棕)、②电源负(黑)、③信号输出正(蓝)、④信号输出负
(白)、⑤壳体地(屏蔽线)
3.赫斯曼插头接线方式:
传感器共有四个接点:①正电源(棕)、②信号输出正(蓝)、③电源负信号负(黑、白)主、
壳体地(屏蔽线)
数字信号输出接线方式:
1-1防水接头直出线接线方式:
传感器共有五个接点:正电源(棕)、 电源地(黑)、RS485A(蓝)、RS485B (白)、壳体地(屏蔽
线)
1-2航空插头接线方式:
传感器共有五个接点:①正电源(棕)、②电源地(黑)、③RS485A(蓝)、 ④RS485B (白)、⑤
壳体地(屏蔽线)
1-3赫斯曼插头接线方式: .
传感器共有四个接点:①正电源(棕)、②RS485A (蓝)、③RS485B (白)丰、电源负(黑)
