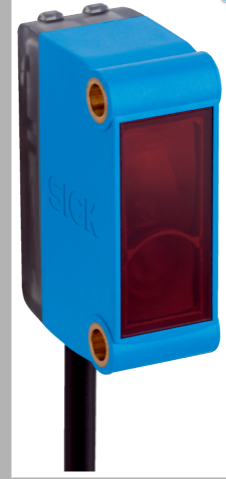

迷你型SICK光电传感器测量方式
型号:GL6-P1112S84
订货号:1094532
产品特点
机器型号 光电传感器
工作原理 镜反射式光电传感器
工作原理详细信息 双透镜
*开关距离 ≤ 6 m 1)
感应距离 ≤ 5 m 1)
偏振过滤器 是
发射光束
光源 PinPoint-LED 2)
光源种类 可见红光
光斑尺寸（距离） Ø 8 mm (350 mm)
LED 特征值
轴长 650 nm
设置 无
供货范围 不锈钢安装支架 (1.4301/304) BEF-W100-A
1) 反射器 PL80A.
2) 平均使用寿命：100,000 小时，TU = +25 °C.
安全技术参数
MTTFD 2,141 年
DCavg 0 %
TM（持续运行时间） 20 年
电气参数
工作电压 UB 10 V DC ... 30 V DC 1)
残余纹波 ± 10 % 2)
电流消耗 30 mA 3)
防护等级 III
数字输出
类型 PNP
信号电压 PNP 高电平/低电平 约 UV - (≤ 3 V)/ 约 0 V
输出电流 Imax. ≤ 100 mA 4)
响应时间 < 625 µs 5)
开关频率 1,000 Hz 6)
开关类型 明/暗切换
开关类型可选 可通过明通/暗通开关选择
保护电路
A 7)
B 8)
D 9)
1) 短路保护的电网环境下的临界值：* 8 A.
2) 不得过或低于 UV公差.
3) 无负荷.
4) 在 Uv > 24 V 时，IA max = 50 mA.
5) 信号传输时间（电阻负载时）.
6) 亮暗对比度为 1:1 时.
7) A = UV 接口（已采取反极性保护措施）.
8) B = 具有反极性保护的输入端和输出端.
9) D = 抗过载电流和短路保护输出端.
机械参数
设计构造 方形
尺寸(宽 x 高 x 深) 12 mm x 31.5 mm x 21 mm
接口 电缆，3 芯, 2 m 1)
接口详细信息
导线横截面 0.14 mm²
电缆长度 (L) 2 m 1)
材料
外壳 塑料, ABS/PC
前镜 塑料, PMMA
电缆 PVC
重量 60 g
1) 低于 0°C 时导线不能发生形变.
环境参数
外壳防护等级 IP67
运行环境温度 –25 °C ... +55 °C 1)
仓库环境温度 –40 °C ... +70 °C
型号
型号 订货号
GL6-N1111 1050709
GL6-N1112 1051780(含反射镜及安装支架)
GL6-N4111 1050707
GL6-N4112 1051778(含反射镜及安装支架)
GL6-P1111 1050708
GL6-P1112 1051779(含反射镜及安装支架)
GL6-P4111 1050706
GL6-P4112 1051777(含反射镜及安装支架)
迷你型SICK光电传感器测量方式
