库号：M36979

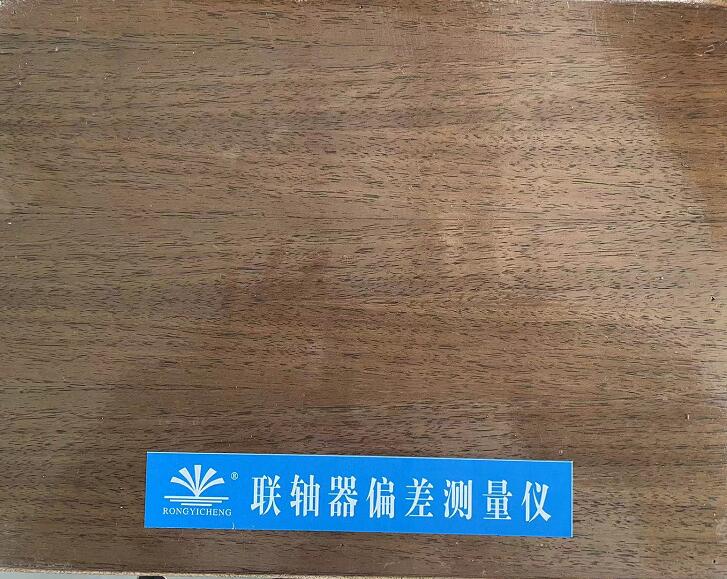

联轴器偏差测量仪SC-4型
主要参数
程程0-3mm 0-10mm
分辨宰0.01mm 0.01mm
精度 1级 1级
误差小于0.01mm 小于0.01mm
磁座角度 V160 V160
径向高度H= 120mm H=165mm
径向杆 B= 120nm B= 120mm
4、径向百分表: 5、 表架: 6、轴向百分表: 7、电机半联轴节
注: 1、机械半联轴节: 2、磁座; 3、调节块:

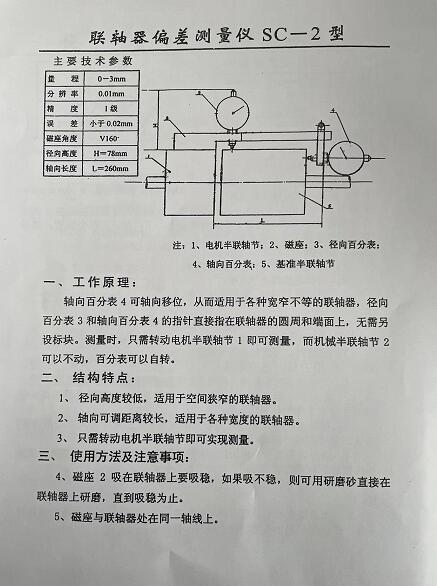

一、工作原理:
调节块3可以上下移动，从而使
该测量仪适用于直径不等的联轴器。
二、结构特点:
1、调节块3可上下移动。
2、联轴器需同步转动，才能测量。
三、使用方法及注意事项:
3、把磁座2和表架5分别吸在两半联轴节上，如果吸不稳，要研磨
直到吸稳为止。
4、移动调节块3， 使径向表4和轴向表6的指针指到正中。
5、衡量磁座和表架是否在同一轴线上，然后再读表。
