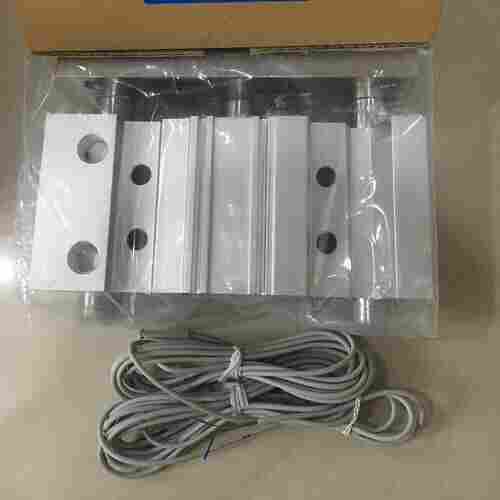

结构分析SMC带导杆薄型气缸MGPL63-25Z-A93L
功能简介:
活塞是薄型气缸中的受压力零件。为防止活塞左右两腔相互窜气，设有活塞密封圈。活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。滑动部分太短，易引起早期磨损和卡死。活塞的材质常用铝合金和铸铁，小型缸的活塞有黄铜制成的。
轴承的种类 L 球轴承
缸径 63 缸径 63mm
通口螺纹的种类 - M5X0.8(Φ12-16);Rc(Φ20-100)
气缸行程 25 气缸行程 25mm
行程调整标记 - 无
磁性开关型号 A93L 有触点磁性开关, 直接出线式, 带指示灯, 2线式, 横引出, 导线长3m, 适用电压：DC24V,AC100V
磁性开关个数 - 2个 或 无
产品型号:
CDM2L40-200AZ-A93L
CDM2L20-150Z-A93L
3C-IF301-10-00
VT325-035GS
KQ2L12-03AS
SMC CD85N16-50-A
SMC CD85N16-150-A
SY7120-5DD-02
BMB5-032
CDM2RA40-50Z-A93L
CDQSB25-50DCM-A93
CDQ2B100-10DCZ
AN120-M3
CDM2RA20-110Z-A93L
CDM2L40-390Z-A93L
CDM2L40-140Z-A93
CDM2L25-230Z-A93L
CDM2L20-230Z-A93L
CDA2D40-75Z-A93L
CDQ2B63-40DCZ-A93L
AN800-14
技术参数
1.在薄型气缸CQS、CQ2系列上安装内置导杆;
2.不回转精度±2°;
3.耐横向负载2~4倍(与CQ系列相比);
4.可直接安装负载;
5.安装尺寸与CQS、CQ2系列有互换性;
6.可安装磁性开关;
