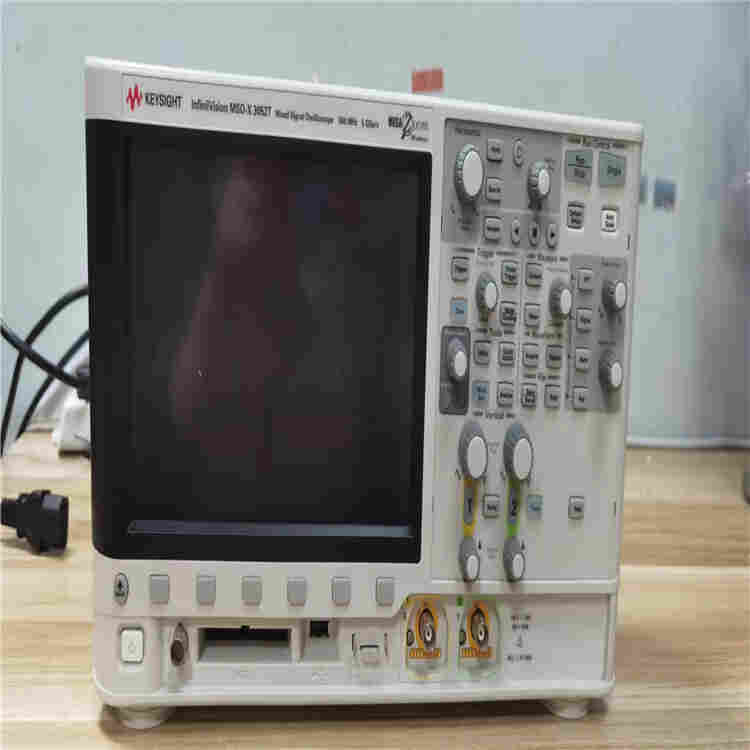

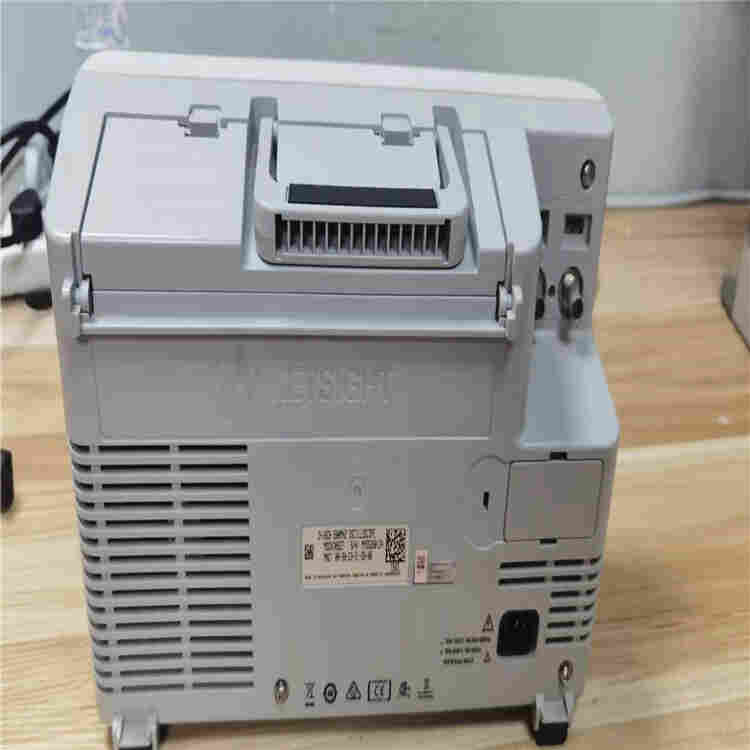

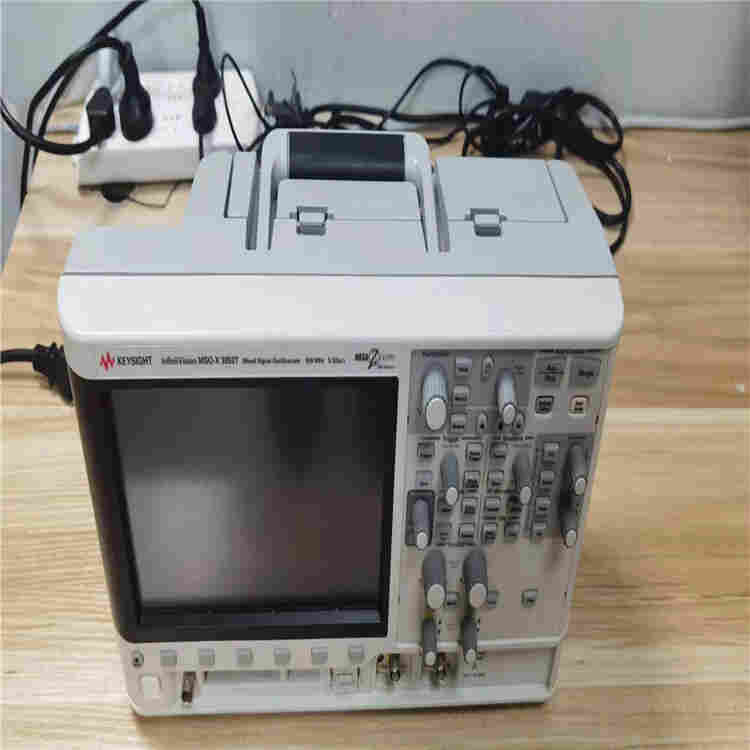

Agilent MSOX3052A 是 InfiniiVision 3000 X 系列中的双通道型号。这款可升级示波器采用突破性技术设计，可提供*的性能和功能。其的 5 台仪器合一设计为相同的预算提供了更大的范围。
Keysight MSOX3052A 示波器的特性和规格包括：
Agilent MSOX3052A 的特性包括：
每秒一百万个波形更新率
MegaZoom IV 智能记忆技术
8.5 英寸 WVGA 大显示屏
可选分段存储器
业界* 5 合 1 仪器：
示波器
数字频道
具有调制功能的内置 20 MHz 函数/任意波形发生器
集成数字电压表
协议分析器
行业*可完全升级的示波器（包括高达 1 GHz 的带宽）保护投资
业界*的应用解决方案
Keysight MSOX3052A 的技术指标包括：
带宽 (-3 dB)：500 MHz
计算上升时间 (10 - 90%)：≤ 700 ps
输入通道：
2个模拟通道
16个数字通道
*采样率：
4 GSa/s 半通道
2 GSa/s 全通道
*内存深度：
标准 2 Mpts
可选 4 Mpts
可选段内存
显示屏尺寸和类型：8.5 WVGA 显示屏
波形更新率：> 100万个波形/秒
支持有源探头数量：一般2通道型号支持一个
垂直系统模拟通道：
硬件带宽限制：大约 20 MHz（可选）
输入耦合：交流、直流
输入阻抗：可选：
1 MΩ ± 1% (14 pF)
50 Ω ± 1.5%
输入灵敏度范围：1mV/div 至 5 V/div（1 MΩ 和 50 Ω）
垂直分辨率：8 位（平均测量分辨率为 12 位）
*输入电压：
300 伏有效值，400 伏峰值
瞬态过电压 1.6 kVpk
使用 N2862A、N2863A、N2890A 10:1 探头：300 Vrms
频率降额（假设正弦波输入）：400 Vpk 直到 40 kHz，然后以 20 dB/dec 降额直到 6 Vpk
DC垂直精度：±[DC垂直增益精度+DC垂直偏移精度+0.25%满量程]
直流垂直增益精度：± 2.0% 满量程
直流垂直偏移精度：± 0.1 格 ± 2 mV 偏移设置的 ± 1%
通道间隔离：> 100:1 从 DC 到每个型号的*带宽（使用相同的 V/div 和通道耦合测量）
偏置范围：
± 2 V（1 mV/div 至 200 mV/div）
± 50 V（> 200 mV/div 至 5 mV/div）
垂直系统数字通道：
数字输入通道：16个数字（D0到D15。pod 1：D7~D0，Pod 2：D15~D8）
阈值：每个 pod 的阈值
阈值选择：TTL (+1.4 V)、5V CMOS (+2.5 V)、ECL (-1.3 V)、用户定义（可由 pod 选择）
用户定义的阈值范围：± 8.0 V，步长为 10 mV
*输入电压：±40 V峰值CAT l；瞬态过电压 800 Vpk
阈值精度：±（100 mV + 阈值设置的 3%）
*输入动态范围：± 10 V 左右阈值
*小电压摆幅：5 mVpp
输入阻抗：100 kΩ ± 2% 在探头*
输入电容：~8 pF
垂直分辨率：1位
水平系统模拟通道：
时基范围：1 ns/div 至 50 s/div
时基精度：每年 25 ppm ± 5 ppm（老化）
时基延时时间范围：
预触发：1 个屏幕宽度或 250 μs 中的较大者
后触发：1 秒至 500 秒
通道间去偏移范围：± 100 ns
Δ 时间精度（使用光标）：±（时间基准 x 读数）±（0.0016 x 屏幕宽度）±100 ps
模式：主要、缩放、滚动、XY
坐标：
仅在通道 1 和 2 上，外部触发输入上的 Z 消隐，1.4 V 阈值
带宽：*带宽
1 MHz 时的相位误差：< 0.5 度
卧式系统数字通道：
*小可检测脉冲宽度：5 ns
通道间偏差：
2 纳秒（典型值）
3 纳秒（*值）
采集系统：
*模拟通道采样率：
4 GSa/s 半通道交错
2 GSa/s 全通道
*模拟通道记录长度：
2 Mpts 半通道交错，1 Mpts 全通道（标准）
4 Mpts 半通道交错，2 Mpts 全通道（DSOX3MEMUP (-040) 可选）
以*采样率捕获的*长持续时间（所有模拟通道）：500 us，4M 内存升级
*数字通道采样率：1 GSa/s
*数字通道记录长度：
1 Mpts（仅数字通道标准）
2 Mpts（可选配 DSOX3MEMUP - 仅限数字通道）
模式：
正常：默认模式
峰值检测：在所有时基设置下捕获窄至 250 ps 的毛刺
平均：可选择从 2、4、8、16、64、... 到 65,536
高分辨率：
实时 boxcar 平均可减少随机噪声并有效提高垂直分辨率
当 4 GSa/s 时 ≥ 10 μs/div 时为 12 位分辨率
或 2 GSa/s 时 ≥ 20-μs/div
分段：
分段内存优化了活动之间具有较长停滞时间的数据流的可用内存
*段数 = 1000
重新准备时间 = 1 μs（触发事件之间的*短时间）
触发系统：
触发源：模拟通道（1~4）、数字通道（D0~D15）、线路、外部、WaveGen（1或mod）（FM/FSK）
触发模式：
正常（已触发）：需要触发事件才能触发范围
自动：在没有触发事件的情况下自动触发
Single：在一个触发事件上只触发一次，再次按 [ Single ] 以示波器寻找另一个触发事件，或按 [ Run ] 在自动或正常模式下连续触发
Force：强制触发的前面板按钮
触发耦合：
DC：直流耦合触发
AC：交流耦合触发，截止频率：< 10 Hz（内部）；
高频抑制：截止频率 ~ 50 kHz
低频抑制：截止频率 ~ 50 kHz
噪声抑制：
可选择关闭或开启
灵敏度降低 2 倍
触发释抑范围：40 ns 至 10.00 s
触发灵敏度：
内部：< 10 mV/div：大于 1 div 或 5 mV；≥ 10 毫伏/格：0.6 格
外部的：
200 mVpp 从 DC 到 100 MHz
350 mVpp 100 MHz 至 200 MHz
触发电平范围：
任何通道：距中心屏幕 ± 6 格
外部：± 8 V
