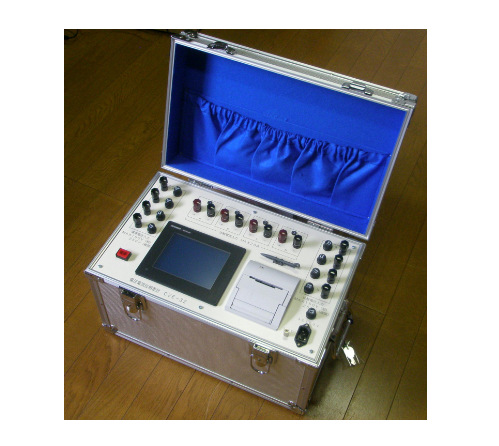

日本cveng 电压电流相位差计CVE-32
本相位计适用于发电和变电站的电压匹配测试和VCT组合测试。除了相位，还可以测量电压和电流有效值。
本产品是在东北电力株式会社须贺川技术中心的指导下开发的。
除了相位差测量之外，这个单一单元还可以测量 rms 值。
参考端和比较端连接后，无需重新连接即可进行电压匹配测试和VCT组合测试。因此，快速和无差错的测量是可能的。
严格来说，手动切换输入的测量仪器无法同时测量。使用该产品，同时测量所有相位，因此可以测量真正的相间相位差和有效值。
此外，在电压匹配测试的情况下，测量是在切换与测量仪器内部电压表的连接的同时进行的，因此它不是同时测试，但由于切换是自动进行的，因此无需切换.
电压和电流均在端子输入，因此与过去使用的相位计相比，过渡平滑。对于电流，还支持钳位传感器输入。
内置打印机允许您打印测试结果。
所有操作均在显示单元的触摸屏上进行，操作简单易懂。
| 模型 | CVE-32 |
|---|---|
| 电源 | AC100V ±10% 50/60Hz |
| 外形尺寸 | 450（宽）×290（高）×280（深）（单位：mm） |
| 重量 | 11公斤 |
| 配件 | 钳形传感器 x 4 电源线 L 型插座 3P 2m x 1 插座 适配器（带接地线）x 1 |
| 常见的 | 测量频率 | 50Hz/60Hz（手动切换） |
|---|---|---|
| 相线系统 | 单相2线(1P2W)、单相3线(1P3W)、 三相3线(3P3W)、三相4线(3P4W) | |
| 电压测量 （参考/比较） (*1) | 测量范围 | 相电压：0-20V/20-150V 线电压：0-20V/20-250V （自动切换） |
| 准确性 | 相电压：RDG的±0.5%/RDG的±0.5% 线电压：RDG的±0.5%/RDG的±0.5% （1V以上） | |
| 显示位数 | 4位有效数字（小数点后位数自动变化，小数点后*多4位） | |
| 输入端 | R、S、T、N（4端子、端子） | |
| 电流测量 (*1) | 测量范围 | 0～0.05A/0.05～1A/1～20A（自动切换） |
| 准确性 | RDG 的±1.0%/RDG 的±1.0%/RDG 的±1.0% （0.003A 以上） | |
| 显示位数 | 4位有效数字（小数点后位数自动变化，小数点后*多4位） | |
| 输入端 | R、S、T、N（4 个端子、端子或夹具） | |
| 相位角测量 (*1) | 测量范围 | 0.0 至 359.9°（滞后阶段） |
| 错误 | 电压：±0.5°/电流：±1.0°（电压1V以上，电流0.003A以上） | |
| 解决 | 0.1° | |
| 测量条件 | 相位参考电压必须满足以下条件 相电压：0.2 至 160V 线电压：0.2 至 260V | |
| 电位差测量 (*2) | 测量范围 | 0-20V/20-250V（自动切换） |
| 准确性 | RDG 的±0.5%/RDG 的±0.5%（1V 或更高） | |
| 有效数字 | 4位（小数位数自动切换，但小数点后*多4位） | |
| 相位差测量 (*2) | 测量范围 | 0.0 至 359.9°（滞后阶段） |
| 解决 | 0.1° | |
| 错误 | ±0.5°（被测两相电压为1V以上） | |
| 测量条件 | 相位差被测两相电压必须在0.2V以上160V以下 （电位差无关） | |
| 功率测量 (*3) | 一个公式 | 有功功率=相电压×相电流×cosθ 无功功率=相电压×相电流×sinθ （θ为相电压与相电流的相位差） |
