一、产品概述

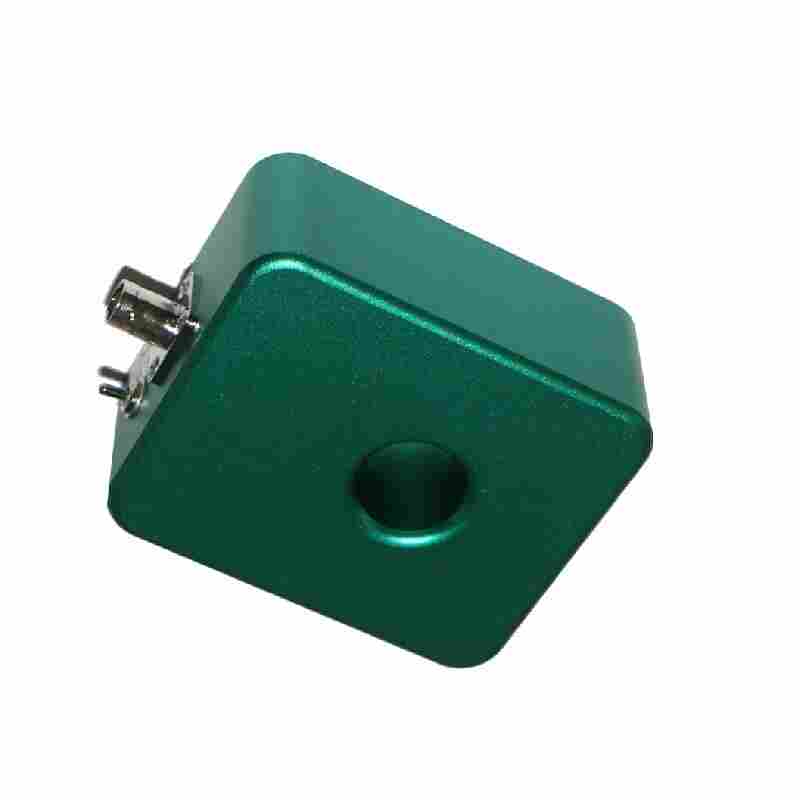

优测罗氏线圈RS-25-50KA/20KA ROGOWSKI COIL--RS系列罗氏线圈，同时拥有不同的测量范围50kA (8/20μs)& 20kA (8/20μs)，有双倍率，处于100:1时，可精细测量小电流，在测量10kA电流时，采样电压为100V，可能会达到一些型号示波器的全量程，一旦高于10kA，示波器将出现消顶现象。此时可拨动变比开关，将倍率变为1000：1，测量10kA电流时，采样电压为10V，可在任意示波器上全波显示；适用频带广泛，所采样波形不畸变，适合未知源的采样和还原——“盲测”。RS-25-50KA/20KA测量幅值更高，兼容波形更广，更高，采样的雷电波不受波形多变的影响，可信度高。RS系列罗氏线圈适用于慢/快速变化测试信号，可与本公司HF10精密阵列衰减器扩展配合使用，拓宽罗氏线圈倍率，也可与各式示波器探头配合使用。
|
灵敏度 Sensitivity (V/A) |
峰值电流 Maximum peak current |
有效值电流 Minimum current |
安秒积 Ampere-second (A•s) |
低频截止点 Low frequency (3dB) |
高频截止点 High Frequency (3dB) |
使用温度 Temperature |
重量 Weight (kg) |
|
0.001& 0.01 |
50/20kA (8/20μs)& 15/4kA (10/350μs) |
100A |
6.5&2 |
10Hz |
2MHz |
0-65°C |
0.58 |
三、设备连接
1.将被测导线穿入罗氏线圈中心孔。
2.连接阻抗匹配器，也可不装，不影响测试结果。
3.将BNC测试线将线圈与示波器连接一体。
四、应用
该罗氏线圈主要应用于雷电信号的测量等研究，比如引雷实验、防雷器/浪涌保护器放电测试、医疗设备测试、高压高频直流/交流等脉冲领域。我们的罗氏线圈可支持定制不同孔径、量程、线缆长度、输出信号、精度等，也提供配套的连接线、衰减器、阻抗匹配器，使用时无需外部供电，且产品坚固耐用，可以长期放置在实验室、工厂或者野外基地，进行信号采集分析，因其货期短、可提供样机试用、售后服务好，广受国内外用户赞誉。
五、同轴电流监视器
宽带电流监视器，可让您轻松测量同轴电缆系统中的电流。电流监视器可以插入通过两个 BNC 连接器运行的同轴电缆中。MCM-1K200型具有从 30 Hz 到 200 MHz 的 3dB 带宽和1000安培的脉冲电流峰值。设备连接：先确定BNC同轴线缆的电流信号方向，按监视器标签上信号方向连接。再将测试信号输出端使用跳线与示波器连接。测试跳线请选用带宽匹配的同轴线缆，如需衰减器请与我们联系。
