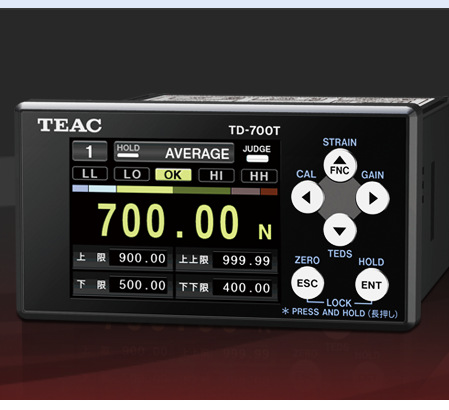

日本TEAC 嵌入式数字指示器TD-700T
TD-700T是一款嵌入式数字指示器， 在 DIN 尺寸（约宽 96 x 高 53 x 深 131 毫米）中每秒可实现 4,000 次采样，这在以前只有高端型号才能实现。
机身宽度不到 10 厘米，功能丰富，价格低廉。
规格
| 电桥电压 | DC10V、2.5V±10%（电流*30mA，可遥感） | |
|---|---|---|
| 信号输入范围 | ±3.2mV/V | |
| 等效输入/TEDS | 校准范围 | 0.3 至 3.2mV/V |
| 校准精度 | 0.1%FS以内 （我司标准Φ8，4芯屏蔽线，长度1m，负载电阻350Ω，BV10V，设置为0.5mV/V以上时） | |
| 准确性 | 线性度 | 0.01%FS + 1Digit以内（输入1mV/V以上时） |
| 零漂移 | 0.5μV/°C以内（输入转换值） | |
| 增益漂移 | ±0.005%FS/℃以内 | |
| A/D转换 | 24位、4000次/秒、20000次/秒（高速采样模式） | |
| 数字滤波器 | 从 3Hz (-6dB/oct)、10、30、100、300、1000Hz (-12dB/oct)、无中选择 | |
| 数模输出 | 4000 次/秒，隔离输出， 电压输出 ±1 至 ±10V（设置 1V 步长）， 分辨率约 1/59000（±10V 设置）， 或电流输出 4 至 20mA，分辨率约 1/43000 | |
| TEDS功能 | IEEE1451.4 2 类混合模式接口 | |
| 展示 | 320 x 240 彩色液晶显示屏 | |
| 表示值 | 显示范围 | -99999 至 99999 |
| 小数点 | 显示位置可选择 | |
| 印象 | 从 4、6、10、20/秒中选择 | |
| 显示项目 | 校准设置 | 零/跨度校准（TEDS校准、实际负载校准、等效输入校准） |
| 功能设定 | 上限、下限、上限、下限、比较模式、滞后、近零、移动平均处理、低通滤波器、移动检测、零跟踪、静态应变、数字零、数字皮重、截面、保持模式, 按键锁定, *小刻度, 显示计数, 电桥电压, 数字零限, 数字清零, 比较输出模式, 比较输出控制, 数据输出选择, D/A转换器, remote sense | |
| 保持功能 | 采样保持、峰值保持、谷值保持、峰峰值保持、峰谷保持、平均值保持、区间保持（峰值、谷值、峰峰值、峰谷、平均值） | |
| 外部输入输出信号 | 输入 | 保持、判断、清零、数字置零、设定值记忆选择1、设定值记忆选择2（与主机电路用光电耦合器隔离） |
| 输出 | HH、HI、OK、LO、LL集电极开路输出（通过光电耦合器与主电路隔离） | |
| CC链接*1 | DA、DB（通过光电耦合器与主电路隔离）、DG、SLD | |
| RS-485 *2 | A+、B−（通过光电耦合器与主电路隔离）、TRM、FG | |
| 电源 | AC适配器电源规格 | 额定 DC12V 9W（AC 适配器端子） Rated AC100V-240V 50 - 60Hz 12W（包括附带的 AC 适配器） 注）附带的 AC 适配器符合日本和北美的安全标准。 |
| 直流电源规格 | 额定值 DC12V~24V 9W | |
| 工作温度限制 | 0°C 至 40°C | |
| 储存温度范围 | -20°C 至 60°C | |
| 工作湿度范围 | 85% RH 或更低（无冷凝） | |
| 符合标准 | CE 标志 - EN61326（A 类）、VCCI（A 类）、UL61010-1、UKCA | |
| 外形尺寸（宽×高×深） | 约 96mm x 53mm x 132mm（不包括突出部分） | |
| 大量的 | 约300克 | |
