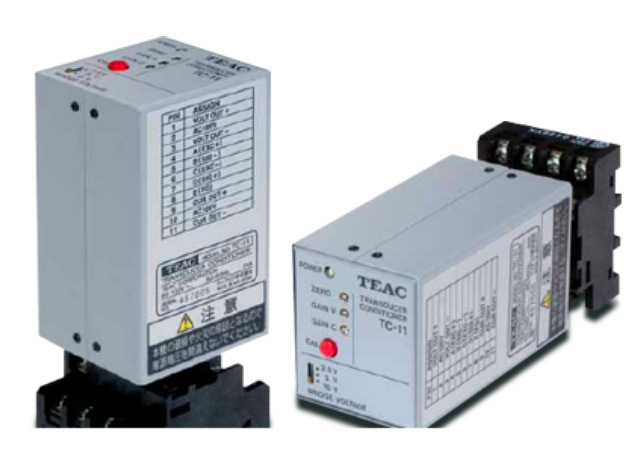

日本TEAC 称重传感器信号调节器TC-11
TC-11 是一款手掌大小的插入式信号调理器，适用于应变传感器。
该放大器放大来自应变传感器的负载、压力和扭矩等微小信号，是*适合仪器仪表和测量的信号调节器。由于具有应变放大所需的所有功能，只需连接一个传感器即可同时获得0～±10V的电压输出和4～20mA的电流输出。
电源有交流和直流两种型号。（请在订货时注明。）
配备使用变送器测量所需的电桥电压/调零电路/增益调节电路/校准电路和放大电路。
从转换器输出微小信号作为适合控制的电压和电流。
可轻松实现变送器检测信号的远程显示和与自动控制设备的连接。
调零、增益和校准等所有功能都位于顶面，便于调整。
内置校准电压有助于独立于实际负载的电气校准。
换能器电桥电路的电桥电压可以在 2.5/5/10VDC 之间切换。*多可并联四个 350Ω 传感器，*输出电流为 60mA。
电压输出DC0～±10V、电流输出4～20mA均为标准配置，*适合远程传输和显示。
采用插入式方式，无需断开接线即可轻松进行维护和检查。
主要规格
| 输入 | 各种应变式传感器 | |
|---|---|---|
| 输入范围 | 0.5mV/V 至 3.2mV/V | |
| 电桥电压 | DC 2.5/5/10V开关变 | |
| *电流 | 60mA以内 | |
| *多可连接4个350Ω传感器（当电桥电压为5V或2.5V时） | ||
| 调零范围 | 18圈电位器±0.25mV/V以内 | |
| 电流输出 | 电压输出为0V时内部固定为4.00mA | |
| 灵敏度调节范围 | 当桥电压为10V时 | 可调 0.5mV/V 输入至 10V 电压输出和 20mA 电流输出 |
| 当桥电压为5V时 | 可调 1mV/V 输入至 10V 电压输出和 20mA 电流输出 | |
| 当桥压为2.5V时 | 可调 1mV/V 输入至 5V 电压输出和 20mA 电流输出 | |
| 输出 | 电压 0 至 ±10V | 负载电阻2kΩ以上 |
| 电流 4-20mA | 负载电阻 500Ω以下 | |
| 线性度 | 0.02%FS以内（当BV10V输入1mV/V设置为电压输出10V时） | |
| 频率特性 | DC 至 10Hz (-3dB) 典型值 | |
| 校准值 | 1 mV/V 1 点叠加在输入信号上 | |
| 精度在±0.3%FS以内通过按钮开关 | ||
| 稳定 | 零漂移 | 0.05%满量程/℃ |
| 灵敏度变化 | 0.03%FS/℃ （但是，当BV10V输入1mV/V设置为电压输出10V时） | |
| 噪音 | 1 μVp-p 或更小（输入转换值） | |
| 然而，电压输出带 0.1 至 10Hz，不包括尖峰噪声 | ||
| BV10V 输入 1mV/V 当电压输出设置为 10V (GAIN x1000) | ||
| 使用环境 | 温度范围 | 0°C 至 40°C |
| 湿度范围 | *80%RH，无结露 | |
| 电源 | 空调 | 85V至132V约5VA |
| 直流电 | 20V至30V约0.3A | |
| 通过（订购时）选择 AC 或 DC 规格 | ||
| 外形尺寸 | 50W×83H×44D(mm) 不含插座 | |
| 重量 | 约 240g（AC 规格），约 180g（DC 规格） | |
| 选项 | 可根据要求更改（在订购时） | |
| 响应频率变化 | 3,5,30,50,100,300,500,1kHz | |
| 衰减特性 -6dB/Oct | ||
| 校准值 | 0.5mV/V, 0.25mV/V | |
