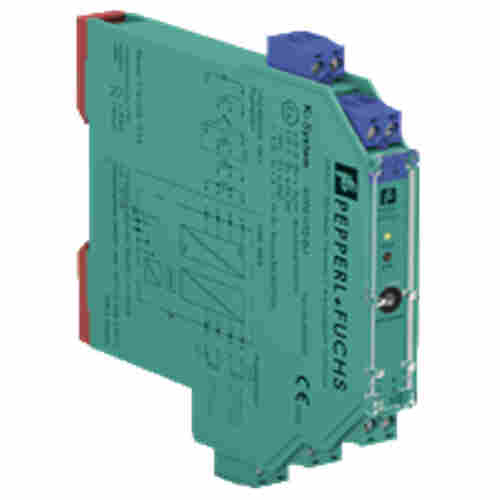

KCD2-UT2-Ex1
通用温度转换器
1通道隔离屏障，24v直流电源(电源轨道)，热电偶，RTD，电位器或电压输入，电流输出0/ 4ma…20ma，接收器或源模式，可由PACTware配置，线路故障(LFD)和传感器燃尽检测，SIL 2 acc。符合IEC/EN 61508 / IEC/EN 61511标准，外壳宽度:12.5 mm，通道数:1通道，安全完整性等级(SIL): SIL 2，额定电压:19…30v DC，型号:2线连接，[2]型:3线连接，[3]型:4线连接
技术参数节选(仅供参考）：
通用规范
信号类型模拟输入
功能安全相关参数
安全完整性等级(SIL
供应
连接端子9+，10-或电源馈电模块/电源导轨
额定电压19…30v dc
在供给容许范围内的波纹
功耗≤0.98 W
*功耗。0.98 W
接口
编程接口编程套接字
输入
连接侧字段侧
连接端子1、2、3、4
型号Pt10GOST、Pt50GOST、Pt100GOST、Pt500GOST、Pt1000GOST (6651-94)
Cu10、Cu50、Cu100 (P50353-92)
Ni100型(DIN 43760)
测量电流约。200 μ A与RTD
测量类型2-，3-，4线连接
*铅电阻。每行50 Ω
监测传感器测量回路断裂，传感器短路
热电偶B型，E型，J型，K型，N型，R型，S型，T型(IEC 584-1: 1995)
L型(DIN 43710: 1985)
TXK、TXKH、TXA型(P8.585-2001)
外部和内部的冷结补偿
测量回路监测传感器破损
电位器0…20 kΩ(2线连接)，0.8…20 kΩ(三线制)
电压范围可选-100…100 mV
输入电阻≥1 M(-100…100 mV)
输出
连接端控制端
连接端子5:源端(-)，端子6:源端(+)，端子7:汇聚端(-)，端子8:汇聚端(+)
模拟电流输出
当前范围0…20ma或4…20马
故障信号下行0或2ma，上行21.5 mA (acc。那慕尔NE43)
源负载0…550Ω
开路电压≤18v
接收端子电压5…30 V。如果电流来自一个电源>16.5 V,
串联电阻≥(V - 16.5)/0.0215 Ω，其中V为源电压。
电阻的*值为(V - 5)/0.0215 Ω。
传输特性
偏差
校准后pt100:±(K测量值的0.06% +跨度的0.1% + 0.1 K(4线连接))
热电偶:±(°C测量值的0.05% +跨度的0.1% + 1.5 K (R型和S型为1.7 K))，包括冷结补偿(CJC)的±1.3 K故障
mV:±(50µV + 0.1 %量程)
电位器:±(满量程0.05% +量程0.1%，(不包括引线电阻引起的故障))
环境温度pt100的影响:±(测量值在K的0.0015% +跨度的0.006%)/K ΔTamb*)
热电偶:±(0.02 K + 0.005%的测量值在°C + 0.006%的跨度)/K ΔTamb*))，包括冷结补偿(CJC)的影响
mV:±(测量值的0.01% +跨度的0.006%)/K ΔTamb*)
电位器:±0.006%跨度/K ΔTamb*)
*) ΔTamb =环境温度变化参考23°C (296 K)
电源电压及lt的影响;跨度0.01%
负载影响≤每100输出值的0.001%
反应时间*坏情况值(启用传感器破损和/或传感器短路检测)
mV: 1s, CJC热电偶:1.1 s，固定参考温度热电偶:1.1 s, 3线或4线RTD: 920 ms, 2线RTD: 800 ms，电位器:2.05 s
电隔离
输出/供应，编程输入功能绝缘，额定绝缘电压50v AC
在编程输入和电源之间没有电气隔离。
编程电缆提供电隔离，以避免接地回路。
指标/设置
显示元件led
通过PACTware进行配置
正面贴标空间
指令一致
电磁兼容性
指令2014/30/ eu en 61326-1:2013(工业场所)
整合
电磁兼容性ne 21:12 12
EN 61326 - 3 - 2:20 08
防护等级iec 60529:2001
电击防护ul 61010-1:2004
环境条件
环境温度-20…70°c(-4…158°F)
机械规范
防护等级ip20
连接螺钉端子

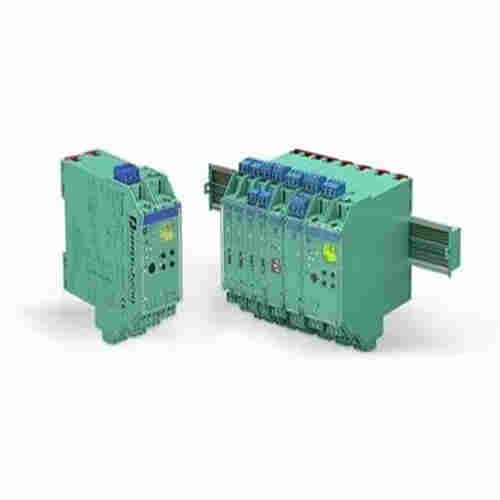

P+F安全栅齐纳齐纳式隔离式安全栅能与各种现场的一次仪表如：4－20mA的压力、温度、流量、电信号变送器；电器转换器、电气阀门定位器、各类热电偶、热电阻、开关量、报警器、脉冲信号等各种特殊仪表，组成本质安全防爆系统，用于现代化工业的自动化过程控制，广泛地用于石油化工、冶金、医药、船舶等领域。可限制危险能量进入具爆炸性危险气体环境的可靠设备。
