倍加福安全栅导轨UPR-03导轨式电源附件介绍

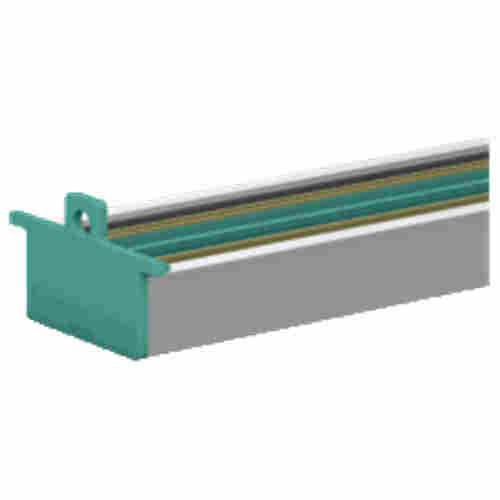

UPR-03
动力轨
35mm DIN安装导轨，3导体插入，为所有配备的K-System模块提供直流电源电压，标准长度2米(6英尺)，易于定制的应用空间，消除了菊花链
动力导轨upr03
35mm DIN安装导轨，带有3芯插入件
为所有配备的K-System模块提供直流电源电压
标准长度2米(6英尺)，易于定制应用空间
消除了菊花链
技术参数节选upr03
产品阐述
带端盖的通用动力导轨，3根导线，长度:2米
电气规格
额定电压24v DC
额定电流4a
环境条件
环境温度-20…70°c(-4…158°F)
机械规范
连接3导体
2根导线
故障输出1
尺寸35x15x2000mm (1.4 x 0.6 x 78.7英寸)
一般信息
交货范围- DIN安装轨uprr - mr
—插入UPR-INS-03
- cover up - cover
—端盖upre
配件
可选配件-端盖upre
—绝缘垫片upi
- DIN安装导轨uprr - mr
—插入UPR-INS-03

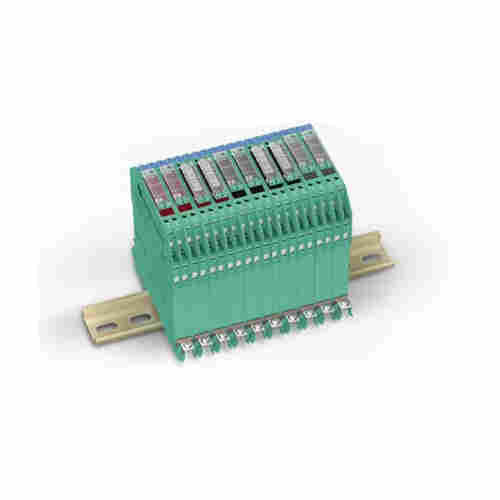

倍加福安全栅安装方式：
1.安装方式有两种； 2. DIN标准导轨（35mm）安装，直接将安全栅卡接到DIN导轨上； 3. 导流条安装：在宽20mm的铜排上，横向钻两个间距11.5mm、孔径为Φ4.5mm的安装孔，将安全栅两接地螺栓插入拧紧，并将铜排可靠接地； 4. 接线端子序号： 非本安端子为1、2； 本安端子为3、4；
P+F安全栅使用的时候注意事项本安系统除了要选择合适的安全栅外，使用的时候要注意以下几个方面：
*、要注意线缆和现场设备的容抗和感抗，本安防爆是系统防爆，除了安全栅需要达到所需的 防爆等级外，线缆和现场设备的蓄能也是一个关键问题。特别是在参量替代系统后，工程商尤其要注意这个问题。
第二、要注意本安接地，齐纳安全栅需要本安接地，接地电阻应小于1。
第三、本安线缆与非本安线缆应分开敷设在不同的线槽里。并应有明显标识。
第四、更换时应注意断电。
