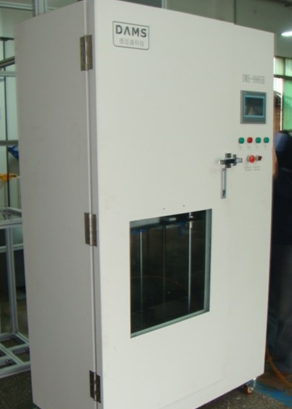

电池重物冲击试验机
设备规格
1、 规格数量：
重物冲击试验机一台、控制器一台、数据采集系统一台
2、 需方要求
2.1 能够完成对5~50Ah动力电池及其小型电池包体的重物冲击实验。
2.2 设备包含重物冲击试验机一台、控制器一台、数据采集系统一台。
3、 设备参数
3.1 落球重量：9.1kg、10kg
3.2 落下高度：25～1300mm（重物可以提起到一定高度，保证重物在垂直
方向自由落体，不倾斜、不摇晃；跌落高度可设定）
3.3 横杠直径: 15.8 mm（垂直横放在电池中部，重物砸落在钢棒上，钢棒保
持与方电池的底面平行）
3.4 *试件：300×300×300（mm）可调
3.5 设备尺寸：（根据*试件的尺寸，由供应商提供）
3.6 视窗尺寸：200×200mm（10mm厚双层防爆玻璃，加装防护钢网）
3.7 排气风扇：直径25cm
3.8 使用电源：
3.9 上下冲击面：钢板
3.10 内箱材质：SUS#304不锈钢板
3.11 外箱材质：钢板
3.12 升降方式：电动
3.13 箱门：双层单开门，开观察窗，冷拉手门锁
3.14 保护装置：上下限保护开关
3.15 箱体的防爆等级：
3.16 数据采集系统：
4 标准依据
符合新GB31241-2014.
UL1642《锂电池标准中机械试验——冲击试验》
UL2054-2005《电池标准中机械试验——冲击试验》
UN38.3《锂电池及电池组测试标准规章——撞击试验》
GB/T 18287-2000《蜂窝电话用锂离子电池规范重物冲击试验》
SJ/T 11169-1998《锂电池标准冲击试验》
YD 1268- 2003《移动通信手持机锉电池及充电器的安全要求冲击试验》
SJ/T 11170-1998《家用及商用电池标准机械试验中的碰撞试验》
