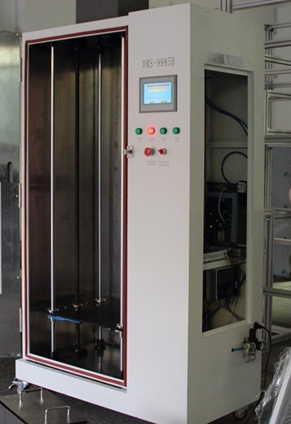

电池短路试验机
设备规格
1、 规格数量：
温控型型电池短路试验机一台、控制器一台、数据采集系统一台
2、 需方要求
2.1 能够完成对5~50Ah动力电池及其小型电池包体的短路试验机。
2.2 设备包含温控型型电池短路试验机一台、控制器一台、数据采集系统一台。
3、 设备参数
3.1 大电流接触器:远距离接通与断开直流工作电压至660V。
额定工作电流2000A。
3.2 遥控控制器：长距离无线控制；
3.3 电压表、电压表：
测量电压：0-50V，保证试验精度；
测量电流：0-2000A和0-500A DC两档；
显示精度：F.S ±0.2% rdg ±1digit；
动作方式：2重积分方式
3.4 设备尺寸：（根据*试件的尺寸，由客户提供）
3.5 试件允许尺寸(mm)：L300×W300
3.6 工作电压：交流220V 50/60HZ
3.7 冲击电压：AC 1kv/1.2-50μs（峰值）1min
3.8 直流响应时间：≤5μs
3.9 *短路电流： 1000A *允许通过电流4le，5seconds
3.10 装置内阻：≤40mΩ
3.11 遥控距离：无固体阻隔 7m
3.12 功率：
3.13 机械寿命：30万次
3.14 电寿命：阻性负载 5万次，感性负载：阻性负载60％le，2万次;
3.15 常温型防爆箱：
4.箱体材质：
测试孔： 2个
防爆箱容量： （根据*试件的尺寸，由客户提供）
防爆箱重量： （根据*试件的尺寸，由客户提供）
防爆锁： 2个
5、 标准依据
符合新GB31241-2014.
UL1642《锂电池标准中机械试验——短路试验》
UL2054-2005《电池标准中电池外壳测试——短路试验》
GB/T 18287-2000《蜂窝电话用锂离子电池规范短路试验》
SJ/T 11169-1998《锂电池标准短路试验》
QC/T 744-2006《电动汽车用金属氢化物镍蓄电池标准短路试验》
QC/T 743-2006《电动汽车用金属氢化物镍蓄电池标准短路试验》
SJ/T 11170-1998《家用及商用电池标准电池外壳试验中的外部短路试验》
