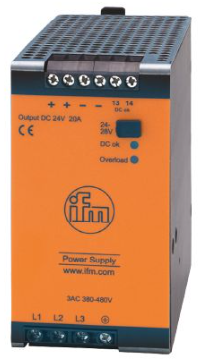

IFM开关电源 DN4034 PSU-3AC/24VDC-20A易福门德国
开关电源24 V DC
DN4034
开关电源24 V DC; 20 A; 输入电压AC 380...480 V; 124 x 65 x 132.5 mm; 接线端子;
开关电源24 V DC
DN4034
PSU-3AC/24VDC-20A
适用于控制器、传感器、执行器和工业电子器件的调制电源
得益于高效率的低功率损耗
高干线缓冲时间
特别节省空间的设计
能量储备高
电气数据
频率AC [Hz] 47...64
工作电压公差 [%] 15
额定电压AC [V] < 400
输入电压范围AC [V] 380...480
输出电压DC [V] 24...28
防护等级 I; (IEC 61140)
过压保护 有; (< 35 DC)
输出电压 [V] 可设定; 输出电压根据SELV, PELV标准
输出电压小值时的输出电流大值 [A] 20
输出电压大值时的输出电流大值 [A] 17.5
输出电压小值时的输出电流大值 [A] 30
输出电压大值时的输出电流峰值 [A] 26
输出功率（*） [W] 480
输出功率(峰值) [W] 720
注意输出功率(峰值) [W]
如果耗用大于4秒，电源将自动降低至输出功率
功率因数(额定电压400 V AC / 50 Hz) 0.94
注意功率因数(额定电压400 V AC / 50 Hz)
带对称三相电压
功率因数(额定电压480 V AC / 50 Hz) 0.95
注意功率因数(额定电压480 V AC / 50 Hz)
带对称三相电压
功率储备 [%] 50
输出电路的数量 1
剩余波纹大值 [mV] 100
接通峰值电流(额定电压400 V AC / 60 Hz) [A] 3
接通峰值电流(额定电压480 V AC / 50 Hz) [A] 3
接通电流限制 有
效率(额定电压400 V AC / 60 Hz) [%] 95
效率(额定电压480 V AC / 50 Hz) [%] 94.8
外部输入保护 ≤ B-6 A / ≤ C-3 A
Derating降低额定值 [W/K] 12 (60...70 °C)
断电保持时间(额定电压400 V AC / 60 Hz) [ms] 22
断电保持时间(额定电压480 V AC / 50 Hz) [ms] 22
输入电流(额定电压400 V AC / 60 Hz) [A] 0.78
输入电流(额定电压480 V AC / 50 Hz) [A] 0.64
功率损耗(额定电压400 V AC / 60 Hz) [W] 25.3
功率损耗(额定电压480 V AC / 50 Hz) [W] 26.6
反馈保护 [V] 34
输出
短路保护 有
过载保护 有
过载状态 恒定输出电流
类型DC-OK信号 继电器输出
DC OK信号的可靠性 60 V DC (0.3 A) / 30 V DC (1 A) / 30 V AC (0.5 A)
工作条件
环境温度 [°C] -25...70
注意环境温度
请观察对流的可用空间（请参见操作使用说明书）
存储温度 [°C] -40...85
允许大的相对空气湿度 [%] 95; (IEC 60068-2-30)
外壳防护等级 IP 20; (EN 60529)
污染度 2; (IEC 62103: 不允许导电性污物)
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2
等级A
抗振强度
IEC 60068-2-6
±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
抗冲击
IEC 60068-2-27
30 g 6 ms / 20 g 11 ms
功率因数校正(PFC) 符合
机械技术数据
重量 [g] 1029
安装方式 导轨; (TH35 (EN 60715))
尺寸 [mm] 124 x 65 x 132.5
原材料 钢板
显示器/操作件
显示
DC-ok
1 x LED
载
1 x LED
注释
注释
输出串联仅适用于相同产品至大值150 V DC电压
包装单位 1 件
电气连接
接口 螺丝接线端子:
