介绍安士能安全开关TX3C-A024M安装使用
产品简介：
德国安士能euchner安全开关TX3C-A024M
订货号：082953
-TX系列安全开关，负载式解锁装置
-正面辅助解锁装置
-可在承载时解锁
-具有门监控触点
机械值和环境
壳体材料：
壳体 压铸合金，阴极浸镀
重量
网状 0,8 kg
环境温度 -20 ... 80 °C
防护等级 IP67
机械使用寿命 1 x 106
触点材料 银合金，电亮金
开关原理 缓动式开关触点
安装方向 任何
门位置的常开触点数 1
门锁监控功能的强制断开触点数 2
门锁监控功能的常开触点数 1

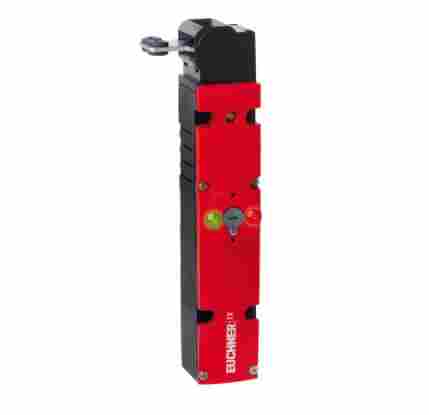

产品图片：
接线方式：
3 x M20 x 1.5
接近速度 大20 m/min
触发频率 大1200 1/h
门锁原理 通电解锁
锁紧力Fmax 1700 N
锁紧力FZh 1300 N
固定作用力 50 N
提取力 35 N
触发力 35 N
插入深度 小32 mm
电气连接等级：
热额定电流Ith 4 A
AC-15 4A 230V
DC-13 4A 24V
电磁线圈工作电压
AC/DC 24 V -15% ... +10%
短路保护装置，符合IEC 60269-1标准 4A gG
额定绝缘电压Ui 250 V
额定脉冲耐受电压Uimp 2,5 kV
开关电压
小（10mA时） 12 V
开关电流
小（24V时） 1 mA
连接额定值 8 W
电磁线圈占空比 100 %
配接线截面 0,34 ... 1,5 mm²
LED指示灯 工作电压与电磁线圈电压对应
可靠性值符合EN ISO 13849-1标准
控制门锁功能：
类别 根据门锁的外部控制
性能等级 根据门锁的外部控制
PFHD 根据门锁的外部控制
监控门锁功能和安全门位置
B10D 6 x 106
结合 触发块 BETAETIGER-X-GQ
机械值和环境
行程 1 mm
结合 触发块 BETAETIGER-X-GNQ
机械值和环境
行程 8 mm
