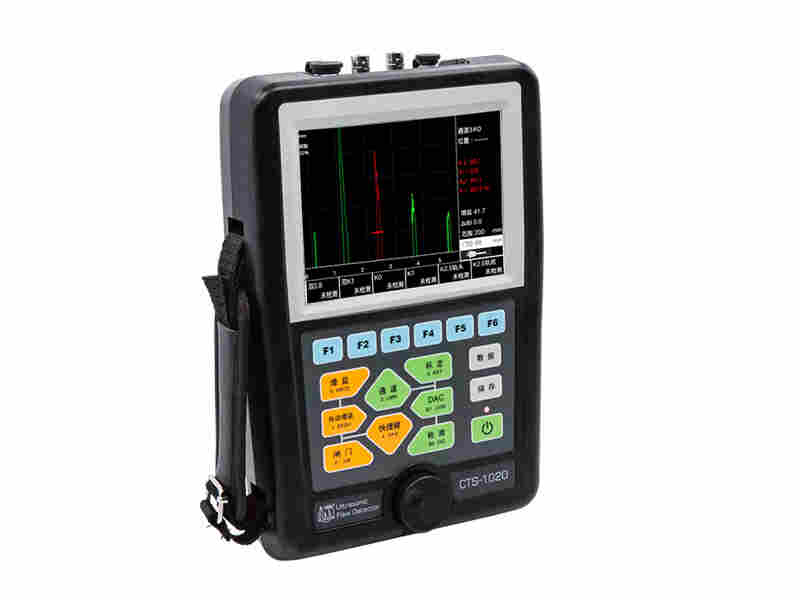

CTS-1020型钢轨焊缝超声探伤仪是汕头超声全新一代数字超声探伤仪，集成国内*的双极性方波、方波激励、尖波等三种激励技术，性能稳定、轻巧便携、操作方便、高。仪器符合铁路工务焊缝探伤TB/T2658.21-2007《工务作业钢轨焊缝超声探伤作业》标准，符合JB/T10061-1999标准同事兼容欧盟EN12668-1:2010标准设计要求。CTS-1020型钢轨焊缝超声探伤仪是汕头超声全新一代数字超声探伤仪，集成国内*的双极性方波、方波激励、尖波等三种激励技术，性能稳定、轻巧便携、操作方便、高。仪器符合铁路工务焊缝探伤TB/T2658.21-2007《工务作业钢轨焊缝超声探伤作业》标准，符合JB/T10061-1999标准同事兼容欧盟EN12668-1:2010标准设计要求。显示屏采用业界*的工业级TFT显示屏（640x480），完全胜任在室外和阳光直射的环境下工作。配备可长达6～8小时连续工作的高性能锂电池，重量仅为1.3kg，适应在石油化工、压力容器、电力、铁路交通、军工等行业的移动或高空无损探伤作业现场中使用。
*的电路设计、高达640MHz的采样频率，确保能快速、准确地对缺陷的回波信号进行显示和分析，对各种弱小信号的变化和细节都能及时响应。
*的方波激励、双极性方波激励技术对检测高衰减材料或厚工件具有*的穿透力和信噪比；尖波激励技术和可调节脉冲宽度、脉冲电压、发射阻尼的方波技术在检测薄工件和复合材料都具有较高的分辨率。
*钢轨焊缝探伤操作系统，多组钢轨焊缝超声探伤通道，每个通道已预置好对应的探伤参数，现场只需通过快捷按键直接调用即可进入正常探伤工作。
大容量内存，可实现长达300小时以上的现场波形连续存储功能，存储数据可使用 U盘进行导出。
现场数据记录采用后台录制模式，录制过程中可自由调节探伤灵敏度、闸门，可切换各个超声探伤通道，不影响现场探伤的连续性。现场数据录制时可实时对出现波形的性质进行标记、可对实时检测位置进行标记。可在仪器上实现现场录制数据实时回放。
仪器可选配外置视频采集系统，可实现仪器在进行A扫波形连续存储时，同时进行视频录像，所有操作由仪器端控制完成。
可通过*数据回放管理软件对现场记录的焊缝探伤波形数据、视频数据和作业信息进行管理、查询、统计，生成输出各类报表。回放管理软件可对现场记录的A扫波形连存数据和视频录像开展同屏同步播放。回放管理软件自带数据库功能，可根据关键词查询对应现场数据。
仪器预置探伤报告记录表，包括焊头编号、作业人、焊缝里程位置、线名、线别、行别、股别等，以及焊缝伤损示意图等，可以显示和记录A型脉冲和B型图像，各通道作业流程及时间等，现场探伤数据完整清晰。
FIR数字滤波技术信噪比更佳；探头频谱分析，能更好的分析你的探头性能信息。
自动校准材料声速、探头延时、探头K值；便捷的DAC,AVG曲线制作及应用。
丰富的接口设置，USB HOST 接口、HDMI视频输出，满足探伤和教学的演示需要。
内置北斗、GPS、LBS定位模块，作业位置定位更加快捷准确。
可外挂相控阵模块，实现常规仪器具备相控阵优越的检测性能。
人体工程学优化设计的结构及外观，拥有多角度的支架和提手，内含电池和充电器，重量仅为1.3kg，操作和携带极为便利。
| 衰减器误差 | 每12dB±1dB |
| 等效输入噪声 | ≤80×10-9 V/√HZ |
| 脉冲类型 | 尖波、负方波、双极性方波；发射电压50～250V可调，步进50V |
| 工作方式 | 单、双 |
| 阻尼 | 400，80 |
| 工作频率 | 0.8～20MHz |
| 增益 | 0.0～110.0dB，步进0.1、1.0、2.0、6.0dB |
| 声速范围 | 1000～15000m/s 连续可调 内置30个常用材料声速值 |
| 检测范围 | 0.0～10000mm（钢纵波）连续可调，*小步进0.1mm |
| 检波方式 | 正向、负向、全波、射频（RF） |
| 闸门及报警器 | 两路闸门，可选：进波报警、失波报警、DAC曲线报警，报警信号为声光报警 |
| 显示屏 | 5.7’TFT彩色液晶显示屏，分辨率640×480 |
| 脉冲移位 | -7.5～3000us |
| 探头零值 | 0～999.9us |
| 脉冲重复频率 | 25～800Hz 自动调节方式 |
| 垂直线性误差 | ≤3% |
| 水平线性误差 | ≤0.2% |
| 灵敏度余量 | ≥60dB（200 2平底孔） |
| 分辨率 | ≥36dB（5P14） |
| 动态范围 | ≥32dB |
| 抑制 | （0～90）%不影响线性与增益 |
| 电噪电平 | ≤10%（钢纵波，250mm） |
| 接口 | Q9接口；USB HOST；HDMI；编码器接口 |
| 电源 | 大容量锂电池，无记忆效应，可连续工作6～8小时；内置充电器；交流：220V |
| 超声标准 | 兼容EN12668-1标准；符合JB/T10061-1999标准 |
| 重量 | 约1.3kg（含电池、内置充电器） |
| 体积（高×宽×厚） | 246mm×166mm×50mm |
