西门子PLC接口模块6GK1503-3CB00介绍

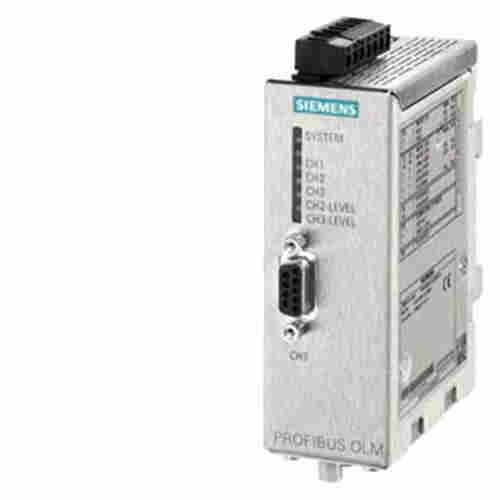

6GK1503-3CB00
PROFIBUS OLM/G12 V4.0 光学 链接模块，带 1 个 RS-485 和 2 个 玻璃光纤接口 (4 BFOC-插口)用于标准 距离*至 2850m，带 信号触点和测量输出。
传输率
传输率 / PROFIBUS 中 9.6 kbit/s ... 12 Mbit/s
传输率 / Profibus PA 中 45.45 kbit/s
接口
电气/光学连接数量 / 用于网络组件和终端设备 / *值 3
电气连接数量
用于网络组件和终端设备 1
用于测量设备 1
用于信号触点 1
适用于电源 1
适用于冗余电源 1
电气连接规格
用于网络组件和终端设备 9 针 Sub-D 插口
用于测量设备 2 针端子板
适用于电源和信号触点 5 针端子板
光学连接数量 / 用于光纤 2
光学连接方式 / 用于光纤 BFOC 端口
光学数据
阻尼量 / 光纤传输距离
50/125 µm 的玻璃光纤 / 3 dB/km 时 / *值 10 dB
62.5/125 µm 的玻璃光纤 / 3.5 dB/km 时 / *值 12 dB
以位时间为单位的流程延迟时间 6.5 bit
可耦合的光学功率参考 1 mW
50/125 µm 的玻璃光纤 / 3 dB/km 时 -16 dB
62.5/125 µm 的玻璃光纤 / 3.5 dB/km 时 -13 dB
光学灵敏度参考 1 mW
50/125 µm 的玻璃光纤 / 3 dB/km 时 -28 dB
62.5/125 µm 的玻璃光纤 / 3.5 dB/km 时 -28 dB
波长 / 光学接口上 / 备注 860 nm，多模
导线长度
50/125 µm 的玻璃光纤 / 3 dB/km 时 / *值 3 km
62.5/125 µm 的玻璃光纤 / 3.5 dB/km 时 / *值 3 km
信号输入/输出
工作电压 / 信号触点的 / DC 时 / 额定值 24 V
工作电流 / 信号触点的 / DC 时 / *值 0.1 A
供电电压，电流消耗，损耗功率
电压类型 / 电源电压 DC
供电电压 / DC 时 / 额定值 24 V
供电电压 / DC 时 18.8 ... 28.8 V
产品组件 / 电源输入端上的保险丝 是
消耗电流 / DC 时 / 24 V 时 / *值 0.2 A
环境条件
环境温度
运行期间 0 ... 60 °C
存放期间 -40 ... +70 °C
运输期间 -40 ... +70 °C
工作原理简介：
当PLC投入运行后，其工作过程一般分为三个阶段，即输入采样、用户程序执行和输出刷新三个阶段。完成上述三个阶段称作一个扫描周期。在整个运行期间，PLC的CPU以一定的扫描速度重复执行上述三个阶段。
输入采样
在输入采样阶段，PLC以扫描方式依次地读入所有输入状态和数据，并将它们存入I/O映象区中的相应得单元内。输入采样结束后，转入用户程序执行和输出刷新阶段。在这两个阶段中，即使输入状态和数据发生变化，I/O映象区中的相应单元的状态和数据也不会改变。因此，如果输入是脉冲信号，则该脉冲信号的宽度必须大于一个扫描周期，才能保证在任何情况下，该输入均能被读入。
用户程序执行
在用户程序执行阶段，PLC是按由上而下的顺序依次地扫描用户程序(梯形图)。在扫描每一条梯形图时，又是先扫描梯形图左边的由各触点构成的控制线路，并按先左后右、先上后下的顺序对由触点构成的控制线路进行逻辑运算，然后根据逻辑运算的结果，刷新该逻辑线圈在系统RAM存储区中对应位的状态；或者刷新该输出线圈在I/O映象区中对应位的状态；或者确定是否要执行该梯形图所规定的特殊功能指令。
