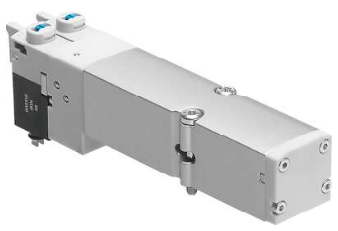

FESTO电磁阀费斯托德国537959 VMPA2-M1H-H-PI
电磁阀
VMPA2-M1H-H-PI
537959
GTIN: 4
用于阀岛 MPA
作为单个阀安装在气路板上
阀程序种类丰富
阀功能 2 个两位三通阀，开/闭，单稳态
驱动方式 电控
阀尺寸 20 mm
标准标称流量 550 l/min
工作电压 24V DC
工作压力 0.3 MPa ... 1 MPa
工作压力 3 bar ... 10 bar
结构特点 活塞闸阀
复位类型 气动弹簧
防护等级 IP65
符合 IEC 60529 标准
密封原理 软密封
安装位置 可选
手控装置 锁定式
按钮式
先导类型 先导驱动
流向 不可逆
符号 00991813
搭接 正重叠
信号状态显示器 是
先导压力 Mpa 0.3 MPa ... 0.8 MPa
先导压力 3 bar ... 8 bar
适用于真空 否
标准标称流量，QS-8 550 l/min
QS-10 的标准标称流量 550 l/min
关闭时间 28 ms
打开时间 8 ms
0 信号的大正向测试脉冲 400 µs
信号为 1 的大负向测试脉冲 900 µs
允许的电压波动 +/- 25%
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）
抗振性 运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
耐冲击性 冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
耐腐蚀等级 CRC 1 - 低耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L
储存温度 -20 °C ... 40 °C
介质温度 -5 °C ... 50 °C
相对空气湿度 40°C 时高为 90％
环境温度 -5 °C ... 50 °C
用于阀安装的大紧固扭矩 0.65 Nm
产品重量 100 g
安装方式 带通孔
密封件材料 NBR
外壳材料 压铸铝
