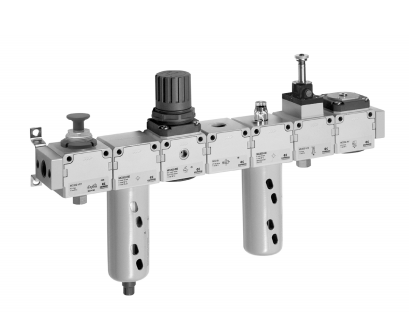

MC104-ZNC-5-FL康茂盛MC系列模块化FRL单元
材料zama、NBR、技术聚合物
端口G1/4-G3/8-G1/2
垂直安装、直列安装或壁装安装
工作温度-5°C÷50°C，10 bar（*低工作温度下流体露点低于2°C）
涂漆饰面
ΔP 1 bar（ΔP 0,5仅适用于FRL）时，在6 bar入口压力下测定的流量
MC系列
组装FRL
端口G1/4、G3/8和G1/2
组装版本的FRL系列MC
可以通过
模块化拉杆，可在其上
安装单个元件
成分的限制。
FRL组MC系列可用
已安装（使用单个代码）。
可以直接在
元件或端子法兰上
（套件A）的优点在于：
维护可以提取的组
而无需断开管道。
提供带法兰的版本
无拉杆。
清洁设计
»强大的模块化
»易于维护
一般数据
结构模块化，紧凑
材料zama、NBR、技术聚合物
端口G1/4-G3/8-G1/2
垂直安装、直列安装或壁装安装
工作温度-5°C÷50°C，10 bar（*低工作温度下流体露点低于2°C）
涂漆饰面
ΔP 1 bar（ΔP 0,5仅适用于FRL）时，在6 bar入口压力下测定的流量
设计用于工业应用的产品。
通用销售条款和条件可在
空气处理系列MC组装FRL
102
2.45.02
2022/08系列MC模块化FRL单元
MC系列组装FRL
试剂盒的组成
-示例阀体类型[M]，带内螺纹直通
螺纹：-调节器-过滤器调节器-歧管
调节器组，更多歧管的组件调节器算作“M”型身体。
-示例带通孔的阀体类型[P]：
-过滤器-润滑器-软启动阀-起飞块-
隔离阀，隔离阀
摩登派青年随附说明：
MCxxx FL套件A 1右侧法兰
1个左侧法兰
4个螺钉-2个O形圈
MCxxx ST套件B 2个支架+4个螺钉
MCx TMF套件C 2横拉杆公母
1个O形圈
MCx TFF套件D 2内螺纹拉杆
MCx VM套件E 2外螺纹
1个O形圈
MCx VMF套件F 2外螺纹
2个内螺纹
1个O形圈
MCx VMD套件G 4螺钉
4个垫片+2个O形圈
用于“P”型车身
位于两种身体类型“M”之间。
