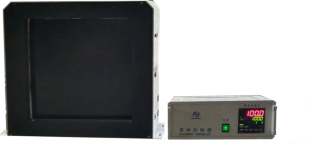

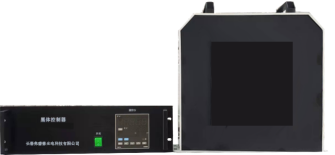

LD-HT-AMXX系列面源高温黑体
产品简介
LD-HT-AMXX型面源高温黑体具有辐射面积大，有效发射率高、温度范围宽。选用LY12-CZ铝材，导热性强；多路式加热，加热速度高、升温速率快；辐射面喷涂特制高发射率黑漆；外壳及控制器外壳喷涂三防油漆：防腐，防盐，防锈等特点。本设备可根据需求定制不同面积以及温度段。
技术参数规格表
|
型号/参数 |
100型 |
200型 |
300型 |
500型 |
C型定制产品 |
|
工作温度范围 |
室温+5℃～300℃ |
室温+5℃～300℃ |
室温+5℃～300℃ |
室温+5℃～300℃ |
室温+5℃～600℃ |
|
有效辐射面 |
100x100mm^2 |
200x200mm^2 |
300x300mm^2 |
500x500mm^2 |
50～1600mm^2 |
|
温度分辨率 |
0.1℃ |
0.1℃ |
0.01℃/0.1℃ |
0.01℃/0.1℃ |
0.01℃/0.1℃ |
|
温度稳定性 |
±0.3℃/30min |
±0.3℃/30min |
±0.03℃/30min/±0.3℃/30min |
±0.03℃/30min/±0.3℃/30min |
±0.03℃/30min/±0.3℃/30min |
|
温度均匀性 |
±0.2℃（100℃） |
±0.2℃（100℃） |
±0.3℃（100℃） |
±0.5℃（100℃） |
±0.5℃（100℃） |
|
有效发射率 |
可选0.95/0.985（平面0.96±0.2、齿面0.99±0.5可选配） |
0.94~0.99 |
|||
|
加热功率 |
600W |
1200W |
2000W |
8000W |
|
|
电源 |
220V/50Hz |
220V/50Hz |
220V/50Hz |
220V/50Hz |
220V/380V |
|
通讯接口 |
232/485/USB/网口多选一 |
||||
|
备注 |
默认使用为实验室环境，其他环境使用需选配 |
||||
1.LD-HT-AM200一体面源高温
产品简介
LD-HT-AM200一体面源高温黑体是能够覆盖从近红外到远红外的全红外波段范围的黑体。该系列黑休是一类可提供*的高发射率，高均匀性和高稳定性的红外辐射源，它可被用于极地计量和各种近红外到远红外的传感器。
我公司为每台LD-HT-AM200黑体提供可溯源的出厂测试报告，报告中含有对黑体全发射面的实际热均匀性的测试结果。这些数据能够保证以下对被测产品性能测试结果的性:
l 在全视场内对红外热像仪的校正
l 红外热像仪的非均匀型校正
l 在生产线上对多个传感器同时进行性能测试
l 红外相机对不同尺寸目标源的测试
除此之外，这个黑体系统还可以作为对样品发射率或透过率测试用的标准辐射源，它可以被用来模拟实际大小的红外目标威者盖宽光谱的标准辐射源。
特点
l 发射面温度范围可从50℃~550℃
l 发射率可达到极高优于0.94
l 每台黑体出厂时均由标准证明，中波或长波红外波段可选(可与国际*标准溯源)
l *发射面积可达200×200m^2，同时仍保持高温度均匀性
l 实时显示发射面和设定点温度
l 通过精密控温仪控制黑体
l 集成紧凑结构
l 通过以太网通讯接口或RS232接口进行远程控制
技术参数规格表
|
型号/参数 |
LD-HT-AM200 |
|
工作温度范围 |
50℃~550℃ |
|
有效辐射面 |
≥200mm×200mm |
|
温度分辨率 |
0.1℃ |
|
温度稳定性 |
±0.5℃≤20分钟 |
|
温度均匀性 |
±1℃（@50℃测量，黑体80%中心辐射面积, 其余温度1%t） |
|
有效发射率 |
优于0.94（平面0.96±0.2、齿面0.99可选配） |
|
温度精度 |
±（0.3+0.002|t|）℃ |
|
黑体尺寸 |
360×470×230mm（宽×高×深） |
|
电源 |
220V/50Hz |
|
通讯接口 |
网口 |
|
备注 |
默认使用为实验室环境，其他环境使用需选配 |
2.LD-HT-AM300面源高温
产品简介
LD-HT-AM300型面源黑体辐射源是装备用定标的标准辐射源，其性能直接影响装备的温度精度。故在研制过程中需对面源黑体辐射源性能及进行严格控制。该面源黑体辐射源具有辐射面积大，工作温度范围高，优异的温度分辨率、温度稳定性、温度均匀性和温度精度等优势。
LD-HT-AM300型面源黑体辐射源采用多路式加热丝加热，能够做到升温速率快，使用单个温度控制仪，在工作温度范围内可以做到*控温；采用高导热铝材作为辐射面的面板，辐射面喷涂特制高发射率黑漆；外壳及控制器外壳喷涂三防油漆：防腐，防盐，防锈等特点。
特点
l 辐射面积大
l 工作温度范围宽
l 明确的温度分辨率、稳定性
l 高均匀性发射表面
l *的温度精度
l 低频噪声
技术参数规格表
|
型号/参数 |
LD-HT-AM300 |
|
工作温度范围 |
室温+5℃～300℃(或50℃~550℃) |
|
有效辐射面 |
≥300mm×300mm |
|
温度分辨率 |
0.1℃ |
|
温度稳定性 |
±1.5℃≤20分钟 |
|
温度均匀性 |
±2℃ |
|
有效发射率 |
优于0.94（平面0.96±0.2、齿面0.99可选配） |
|
温度精度 |
±1°C |
|
黑体尺寸 |
526x465x202mm（宽 x 高 x 深） |
|
控制箱尺寸 |
145x387x340mm（宽 x 高 x 深） |
|
电源 |
220V/50Hz |
|
通讯接口 |
网口 |
|
备注 |
默认使用为实验室环境，其他环境使用需选配 |
3.LD-HT-AM500面源高温
产品简介
LD-HT-AM500型面源黑体辐射源是装备用定标的标准辐射源，其性能直接影响装备的温度精度。故在研制过程中需对面源黑体辐射源性能及进行严格控制。 该面源黑体辐射源具有辐射面积大，工作温度范围高，优异的温度分辨率、温度稳定性、温度均匀性和温度精度等优势。
LD-HT-AM500型面源黑体辐射源采用多路式加热丝加热，能够做到升温速率快，使用单个温度控制仪，在工作温度范围内可以做到*控温；采用高导热铝材作为辐射面的面板，辐射面喷涂特制高发射率黑漆；外壳及控制器外壳喷涂三防油漆：防腐，防盐，防锈等特点。
技术参数规格表
|
型号/参数 |
LD-HT-AM500型 |
|
工作温度范围 |
室温+5℃～300℃(或50℃~550℃) |
|
有效辐射面 |
≥500mmx500mm |
|
温度分辨率 |
0.1℃ |
|
温度稳定性 |
±1.5℃≤20分钟 |
|
温度均匀性 |
±2℃ |
|
有效发射率 |
优于0.94（平面0.96±0.2、齿面0.99可选配） |
|
温度精度 |
±1℃ |
|
黑体尺寸 |
800x675x220mm（宽 x 高 x 深） |
|
控制箱尺寸 |
145x387x340mm（宽 x 高 x 深） |
|
电源 |
220V/50Hz |
|
通讯接口 |
网口 |
|
备注 |
默认使用为实验室环境，其他环境使用需选配 |
4.LD-HT-AM700面源高温
产品简介
LD-HT-AM700型面源黑体辐射源是装备用定标的标准辐射源，其性能直接影响装备的温度精度。故在研制过程中需对面源黑体辐射源性能及进行严格控制。
该面源黑体辐射源具有辐射面积大，优异的温度分辨率、温度稳定性、温度均匀性和温度精度，具有效较高的发射率，温度范围宽等优势。
LD-HT-AM700型型面源黑体辐射源使用两个温度控制仪，在工作温度范围内可以做到*控温；辐射面选用导热性强的铝材；采用多路式加热，可以实现加热速度高、升温速率快；辐射面喷涂特制高发射率黑漆；外壳及控制器外壳喷涂三防油漆：防腐，防盐，防锈等特点。
本设备可根据需求定制不同温度段。
特点
l 温度范围广
l 非常优异的温度稳定性：±0.5℃≤20分钟
l 极好的温度分辨率
l 辐射面积大
l 较高的有效发射率
l 升温速率快
l 高精度传感器
技术参数规格表
|
型号/参数 |
LD-HT-AM700 |
|
工作温度范围 |
环境温度+10℃~300℃ |
|
有效辐射面 |
≥700mm×700mm |
|
温度分辨率 |
0.1℃ |
|
温度稳定性 |
±0.5℃/20分钟 |
|
温度均匀性 |
±1.5℃(与环境温差±1℃时辐射面中心80%区域，其他温度则×dT) |
|
有效发射率 |
优于0.94（平面0.96±0.2、齿面0.99可选配） |
|
黑体尺寸 |
1020x890x170mm （宽 x 高 x 深） |
|
控制箱尺寸 |
4Ux 19”（深450） |
|
主要功能指标 |
面源黑体能够手动控温与自动控温两种模式 |
|
电源 |
220V/50Hz |
|
通讯接口 |
网口 |
5.LD-HT-AM1100面源黑体
产品简介
LD-HT-AM1100型面源黑体辐射源是装备用定标的标准辐射源，其性能直接影响装备的温度精度。故在研制过程中需对面源黑体辐射源性能及质量进行严格控制。该面源黑体辐射源具有辐射面积大，在工作温度范围内具有优异的温度分辨率、温度稳定性、温度均匀性和温度精度等优势，使用高精度温度传感器。
LD-HT-AM1100型面源黑体辐射源采用多路式加热丝加热，能够做到升温速率快，使用多个控温集成至一个系统操作；采用高导热铜板作为辐射面的面板，辐射面喷涂特制高发射率黑漆；外壳及控制器外壳喷涂三防油漆：防腐，防盐，防锈等特点。
特点：
l 温度范围广
l 非常优异的温度稳定性：±1.5℃≤20分钟
l 辐射面积高达1100mm×1100mm
l 升温速率快
l 高精度传感器
l 触摸屏控制器
l 可靠的设计
技术参数规格表
|
型号/参数 |
LD-HT-AM1100 |
|
工作温度范围 |
环温+10℃~180℃ |
|
有效辐射面 |
≥1100mmx1100mm |
|
温度分辨率 |
0.1℃ |
|
温度稳定性 |
±1.5℃≤20分钟 |
|
温度均匀性 |
±1.5℃(与环境温差±1℃时辐射面中心80%区域，其他温度则×dT) |
|
有效发射率 |
优于0.94（平面0.96±0.2、齿面0.99可选配） |
|
温度精度 |
±0.5°C |
|
黑体尺寸 |
1410x1340x280mm（宽 x 高 x 深） |
|
控制箱尺寸 |
600x637x450mm（宽 x 高 x 深） |
|
电源 |
220V/50Hz |
|
通讯接口 |
485/USB |
|
备注 |
默认使用为实验室环境，其他环境使用需选配 |
