产品简介：
德国易福门IFM带温度检测的液位传感器LT8022
产品特征：
输入和输出数 数字输出数量: 4
出厂设定 2个开关输出液位 (OUT1, OUT2); 2个开关输出温度 (OUT3, OUT4); 矿物油
探杆长度L [mm] 264
应用
介质 含水冷却润滑剂; 油; 油基介质; 水; 类似于水的介质
介质的介电常数 > 2
不能用于 非常导电介质; 粘附介质; 颗粒; 松散物料; 酸; 强碱
储存罐压力 [bar] 0.5; (如果安装带安装附件: E43001 - E43007, E43019)
冷却润滑剂
介质温度 [°C] 0...35; (带气管 E43100 35...65 °C)
油
介质温度 [°C] 0...70
输出
输出数量 4
输出信号 开关信号; IO-Link
电气设计 PNP/NPN
数字输出数量 4
输出功能 常开/常闭; (可设定参数)

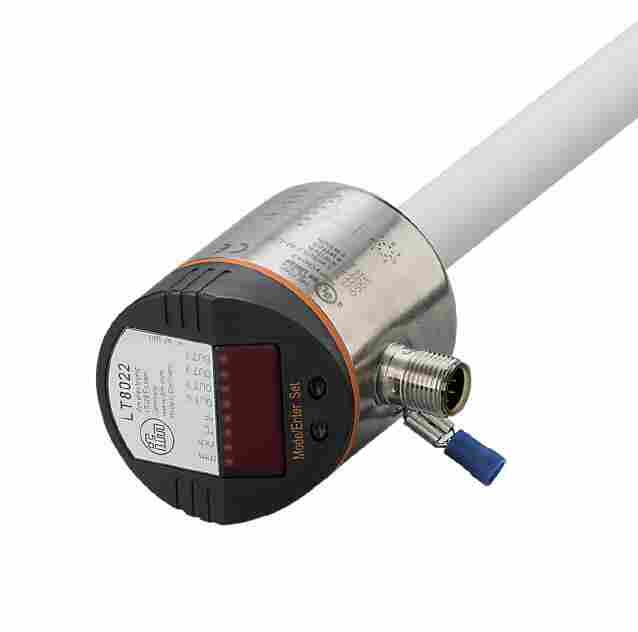

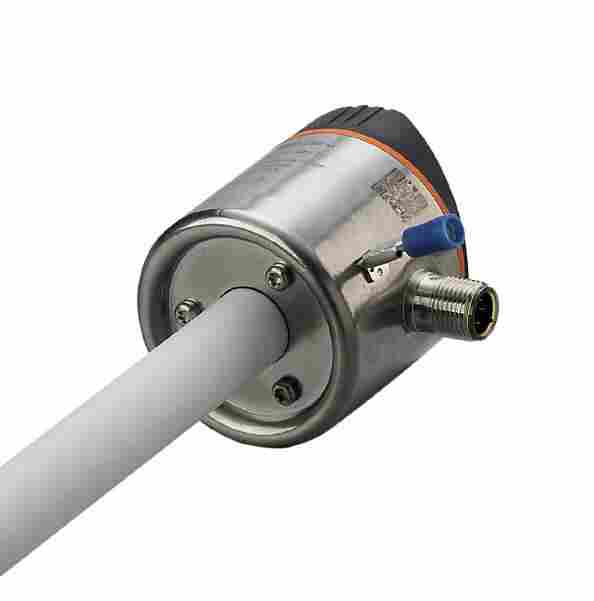

产品图片：
开关量输出DC电压降大值 [V] 2.5
开关量输出DC的持续电流负载 [mA] 200
短路保护 有
短路保护类型 热量，脉冲式
过载保护 有
测量/设定范围：
出厂设定 2个开关输出液位 (OUT1, OUT2); 2个开关输出温度 (OUT3, OUT4); 矿物油
探杆长度L [mm] 264
感应范围A [mm] 195
无效范围 I1 / I2 [mm] 53 / 16
介质温度短时 [°C] 0...90; (< 1 h)
水
介质温度 [°C] 0...35; (带气管 E43100 35...65 °C)
电气数据：
工作电压 [V] 18...30 DC
电流损耗 [mA] < 50
防护等级 III
反相保护 有
开机延迟时间 [s] < 3
测量原理 电容式
的输入/输出
输入和输出数 数字输出数量: 4
