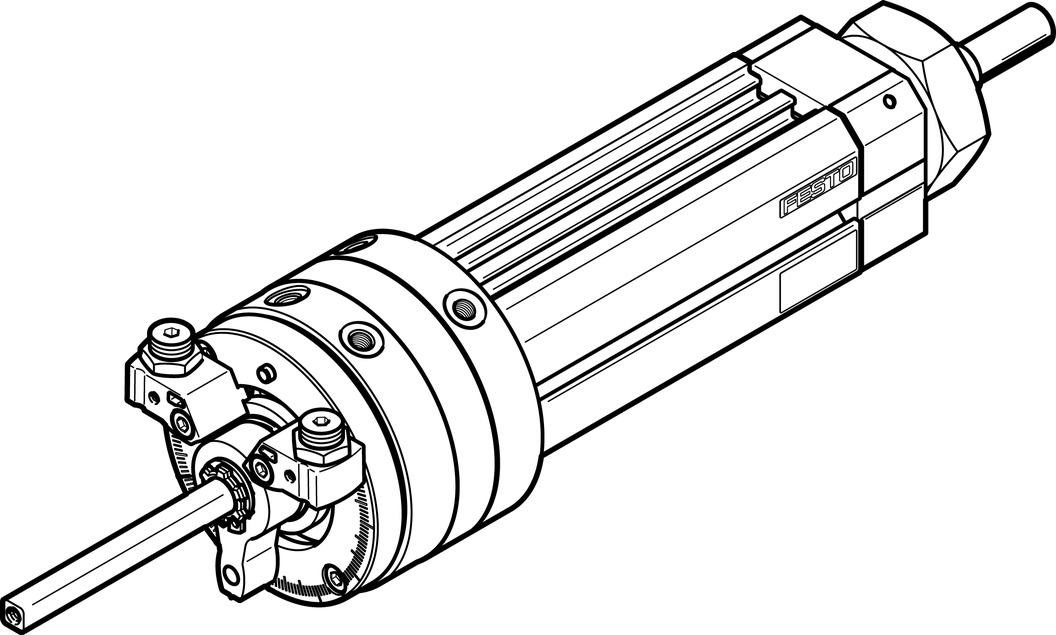

费斯托DSL-20-25-270-P-A-S2-B直线摆动气缸
festo气缸描述
在技术性能方面，本人认为电动和气动各有所长，首先电动执行器的优势主要包括: 结构紧淡，体积小巧。比起德国费斯托FESTO气动执行器，电动执行器结构相对简单，一个基本的电子系统包括执行器，三位置DPDT开关、熔断器和一些电线，易于装配。电动执行器的驱动源很灵活，一般车载电源即可满足需要，而气动执行器需要气源和压缩驱动装置，电动执行器没有“漏气”的危险,可靠性高，而空气的可压缩性便得德国费斯托FESTO气动执行器的稳定性稍差。
德国FESTO费斯托气缸的优势分析 ：
（1）系统构成非常简单。由于电机通常与缸体集成在一起，再加上控制器与电缆，电缸的整个系统就是由这三部分组成的，简单而紧凑。
（2）停止的位置数多且控制精度高。一般电缸有低端与之分，低端产品的停止位置有3、5、16、64个等，根据公司不同而有所变化；产品则更是可以达到几百甚至上千个位置。
在精度方面，电缸也具有的优势，定位精度可达?0.05mm，所以常常应用于电子、半导体等精密的行业。
（3）柔韧性强。毫无疑问，电缸的柔韧性远远强于气缸。由于控制器可以与PLC直接进行连接，对电机的转速、定位和正反转都能够实现控制，在一定程度上，电缸可以根据需要随意进行运动；
由于气体的可压缩性和运动时产生的惯性，即使换向阀与磁性开关之间配合地再好也不能做到气缸的准确定位，柔韧性也就无从谈起了。
简介
直线摆动组合缸
DSL-20-25-270-P-A-S2-B
556426
费斯托摆动气缸技术参数介绍
旋转角度调节范围
0 deg ... 270 deg
行程
25 mm
活塞直径
20 mm
摆角
0 deg ... 272 deg
缓冲
两端带弹性缓冲环/垫
安装位置
可选
微调
-6 deg
工作模式
双作用
结构特点
叶片
位置检测
通过接近开关
符号
00991268
派生型
双端活塞杆
扭矩/导向保护
带滑动轴承导轨
工作压力
2.5 bar ... 8 bar
*冲击速度
0.5 m/s
6 bar 时的*摆动频率
2 Hz
摆角间隙
2 deg
重复精度
1 deg
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
1 - 低耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B2-L
环境温度
-10 °C ... 60 °C
动态负载扭矩
0.2 Nm
6 bar 时的理论力值，返回行程
120.5 N
6 bar 时的理论力值，前进行程
159 N
6bar 时理论扭矩
2.5 Nm
允许的转动惯量
7.0E-5 kgm²
产品重量
1050 g
0 mm 行程的基本重量
1050 g
每 10 m 行程的附加重量
52 g
安装方式
要么：
嵌入 T 型槽
通过外螺纹
气动接口
M5
盖子材料
精制铝合金
阳极氧化处理
密封件材料
TPE-U(PU)
外壳材料
精制铝合金
光滑阳极氧化处理
活塞杆材料
回火钢
