德国WENGLOR对射式传感器描述

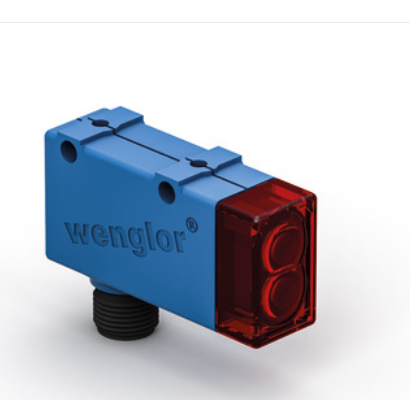

P1KE004 对射式传感器
单向光栅依靠红光以及发送器和接收器工作。由于光强大，即使存在蒸汽、雾气或粉尘等干扰因素传感器的功能可靠性仍很高。通过测试输入端可以关闭发送器，便于测试单向光栅的功能。IO-Link 接口可用于设定镜反射传感器（PNP/NPN、常闭触点/常开触点、操作距离）以及输出切换状态和信号值。
特点概览
状态监测
高光强并且切换裕量大
IO-Link 1.1
测试输入端用于保证高的功能可靠性
光学数据
作用范围 6,000 mm
*小的可识别部件 参见表 1
切换滞后 < 10 %
光线类型 红光
使用寿命(Tu = +25 °C) 100,000 h
*允许的外来光线 10,000 Lux
电气数据
传感器型号 接收器
供电电压 10 ... 30 V DC
带 IO-Link 的电源电压 18 ... 30 V DC
电流消耗(Ub = 24 V) < 20 mA
切换频率 1,000 Hz
切换频率（无干扰模式） 500 Hz
响应时间 0.5 ms
响应时间（无干扰模式） 1 ms
温度偏差 < 10 %
温度范围 -40 ... 60 °C
切换输出端压降 < 2 V
切换输出端开关电流 100 mA
切换输出端剩余电流 < 50 µA
抗短路和防过载 是
反极性保护 是
可锁定 是
接口 IO-Link V1.1
防护等级 III
机械数据
设置方式 电位计
外壳材料 塑料
防护等级 IP67/IP68
连接方式 M8 × 1；3针
透镜盖 PMMA
安全技术数据
MTTFd (EN ISO 13849-1) 2,111.25 a
输出功能
PNP常闭触点 是
IO-Link 是
该部分深入探讨了该产品的世界。这里对新产品系列、教程、模板等有关信息进行了一目了然的集中处理 — 取阅方便、易懂并且可以追溯。一切都一目了然。
可调参数
输出端 推挽输出端
NPN
PNP
电路 常闭触点
常闭触点/常开触点
常开触点
其他参数 释放时间延时
吸合时间延时
运行模式
滞后
开关量点
