简单介绍

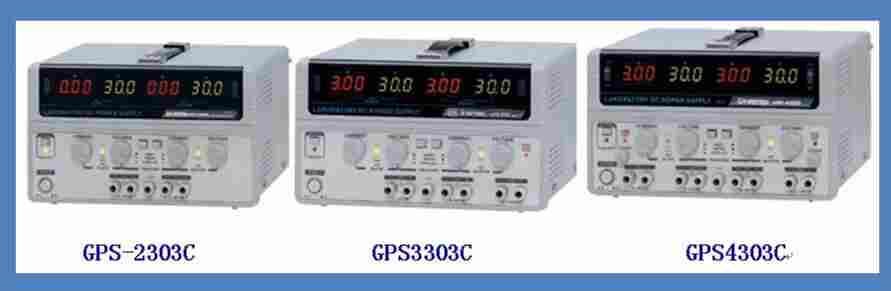

GPS-2303C线性直流电源,2表2CH数字式直流稳压电源,0~30V/3A*2,串联60V/3A,并联30V/6A GPS系列是2～4通道输出55到200W的线性直流电源。过载和极性反向保护以及输出控制开关可以使GPS和负载免受意外损坏。每个通道都具有0.01%的高调节率和低于1mVrms的涟波和噪声。智能型风扇可以根据负载情况自动调节转速，以确保安静的操作环境。GPS系列价格便宜、体积轻巧同时具有的低变动率和多组输出，是一款理想的电源供应器。 GPS系列特点: 4 组独立直流电源输出 4 组 3位数显示器，可同时显示两组电压及电流 自动串联及自动并联同步操作 定电压及定电流操作 低涟波及噪声 过载及反向极性保护 可选择连续/动态负载 输出 Enable/Disable 控制 温度控制散热风扇转速 欧规内插式输出端子 (选购配备) GPS系列选型: 型号 CH1 CH2 CH3 CH4 GPS-4303C 0~30V、0~3A 0~30V、0~3A 2.2~5.2V、1A Max 8~15V、1A Max GPS-3303C 0~30V、0~3A 0~30V、0~3A 5V Fixed、3A Max. X GPS-2303C 0~30V、0~3A 0~30V、0~3A X X GPS系列规格:
GPS-2303C线性直流电源 的详细介绍
GPS-4303C | GPS-3303C | GPS-2303C | |||||||
输出 | |||||||||
CH1 | CH2 | CH3 | CH4 | CH1 | CH2 | CH3 | CH1 | CH2 | |
电压 | 0~30V | 2.2~5.2V | 8~15V | 0~30V | 5V Fixed | 0~30V | |||
电流 | 0~3A | 1A Max | 1A Max | 0~3A | 3A Max. | 0~3A | |||
串联电压 | 0~60V | - | 0~60V | - | 0~60V | ||||
并联电流 | 0~6A | 0~6A | 0~6A | ||||||
定电压操作(CH1, CH2) | |||||||||
电源调节率 | < 0.01% + 3mV | ||||||||
负载调节率 | < 0.01% + 3mV (额定电流< 3A) | ||||||||
涟波及噪声 | < 1mVrms 5Hz ~ 1MHz | ||||||||
回复时间 | < 100μS (50% 负载变动, *小负载 0.5A) | ||||||||
定电流操作(CH1, CH2) | |||||||||
电源调节率 | < 0.2% + 3mA | ||||||||
负载调节率 | < 0.2% + 3mA | ||||||||
涟波及噪声 | < 3mArms | ||||||||
同步追踪操作(CH1, CH2) | |||||||||
同步追踪误差 | < 0.5% + 3mV 相对于 CH1 读值 | ||||||||
串联调节率 | < 300mV | ||||||||
负载调节率 | < 0.01% + 3mV | ||||||||
涟波及噪声 | < 2mVrms 5Hz ~ 1MHz | ||||||||
2.2V ~ 5.2V 输出(CH3) (for GPS-3303/4303) | |||||||||
电源调节率 | < 5mV | ||||||||
负载调节率 | < 15mV | ||||||||
涟波及噪声 | < 2mVrms, 5Hz ~ 1MHz | ||||||||
电压准确度 | + 5% 读值 | ||||||||
输出电流 | 1A | ||||||||
8V ~ 15V 输出 (CH4) (for GPS-4303) | |||||||||
电源调节率 | < 5mV | ||||||||
负载调节率 | < 10mV | ||||||||
涟波及噪声 | < 2mVrms, 5Hz ~ 1MHz | ||||||||
电压准确度 | + 5% 读值 | ||||||||
输出电流 | 1A | ||||||||
输出显示 | |||||||||
数字式 | 3 位数 0.5" LED | ||||||||
绝缘 | |||||||||
机壳对端子 | > 直流 500V / 20MΩ | ||||||||
机壳对电源线 | > 直流 500V / 30MΩ | ||||||||
使用电源 | |||||||||
交流 220V+10%, 50/60Hz | |||||||||
附件 | |||||||||
操作手册 x 1, | |||||||||
尺寸及重量 | |||||||||
255(宽) x 145(高) x 265(长) mm | |||||||||
本系列直流电源供应器是一部可调式多功能的工作站、可携带式的仪器，分别由GPS-4303C提供了四组独立的输出，GPS-3303C提供了二组独立的输出以及一组固定5V直流电压输出，GPS-2303C提供了二组独立的输出。可应用在逻辑线路，可作多种输出电压/电流变化，可应用在追踪式（TRACKING）正负电压误差非常小的精密仪器系统上，非常实用又方便。
GPS-4303C主要由四组相同、独立、可调整的直流电源供应器组成（GPS-3303C有三组，GPS-2303C有二组），从前面板的TRACKING选择开关可选择三种模式：独立输出、串联输出或并联输出。当在独立模式（INDEP）状态时，每组电源供应器的输出电压、电流为独立分离输出，而其输出端子到机壳或输出端子到输出端子的隔离度（ISOLATED）有300V。当在追踪模式（TRACKING）状态时，CH1和CH2两个输出端会自动的连接成串联模式（SERIES）或并联模式（PARALLEL），不需另外从输出端接任何导线；在串联模式时，调整CH1输出电压（+）即有等量的CH2电压（-）输出；并联模式时，调整CH1输出电流，则CH1输出端即有二倍的电流量输出。
每一组电源供应器（除了GPS-3303C的CH3和GPS-4303C的CH4）是一个完全晶体管化（Transistorized） ，可调节式的恒压及恒流源，在* 大输出额定电流时，提供了满刻度额定的输出电压或连续调整输出范围内任何定点电压，对相当大负载可作一恒压源，对非常小的负载可作一恒流源。当供给恒压源时（独立模式或追踪模式），前面板的电流调节器可限制输出电流（Current Limit）（载或短路）。当供给恒流源时（只有在独立模式时）前面板的电压调节器可限制* 大（上限）电压输出；也就是当输出电流达到预定值时，可自动将电压稳定性转变为电流稳定性，反之亦然，当输出电压达到预定值时，可自动将电流稳定性转为电压稳定性。
每一组电源供应器（CH1~CH4），前面板都有一组仪表量测输出电压或电流。使用面板控制开关操作追踪模式时，机器内部会自动连接到自动追踪模式的状态。
若使用在音频线路，仪器内部提供了连续（Continuous）或动态（Dynamic）负载的连接器，当连接器（J111和J309）接到“ON”的位置时，即可提供给音响放大器很稳定的直流电源。
