库号：M378726
一：依据GB/T17713附录E，用于检验吸油烟机油烟传感器的响应性能。

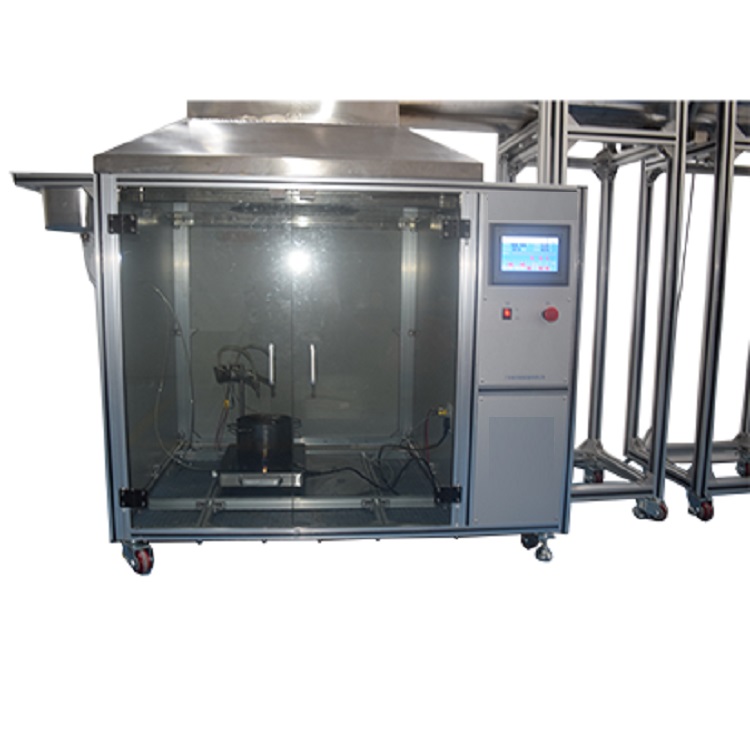

二：功能：本试验装置为模拟厨房所发生的实际油烟环境，分别由A试验箱体、温度测试和控制系统、油烟发生系统、B测试箱和管道等组成。
三:指标:
参数
1、试验箱尺寸：
A室：800×550×1100 mm，
B室：300×300×300mm。
2、温度范围: 10～300℃±10%。
3、电炉功率范围：200～2500W，测量精度±0.5%。
4、计时：0～999s，测量精度±1s。
5、整机分为：油烟发生箱，输气管，测试箱。
6、温度控制器及采样热电偶，显示温度、功率、时间等参数。
7、油烟发生箱：内装电热炉(2KW)，油气发生锅(直径300mm)，
油温温度计，油烟发生箱温度计及支架。
8、输气管：长1500mm，直径15mm的圆柱型输气管。
9、测试箱：含温度计和标准测试孔。
四、本装置配置
整机可分为：油烟发生箱，输气管，测试箱。
试验箱体（分发生箱体、测试箱体和支架）均由不锈钢制造，其中一面为可观察窗。
可调功率电炉及油气发生锅
温度控制器及采样热电偶，显示温度、时间等参数。
油烟发生箱：内装电热炉(2KW)，油气发生锅(直径300㎜)，油温温度计，油烟发生箱温度计及支架。
输气管：长1500㎜，直径150㎜的圆柱型输气管,纯不锈钢制作。
测试箱：内装测试箱温计及有一标准测试孔
气相色谱仪（用来测试油烟的浓度）需方自备
