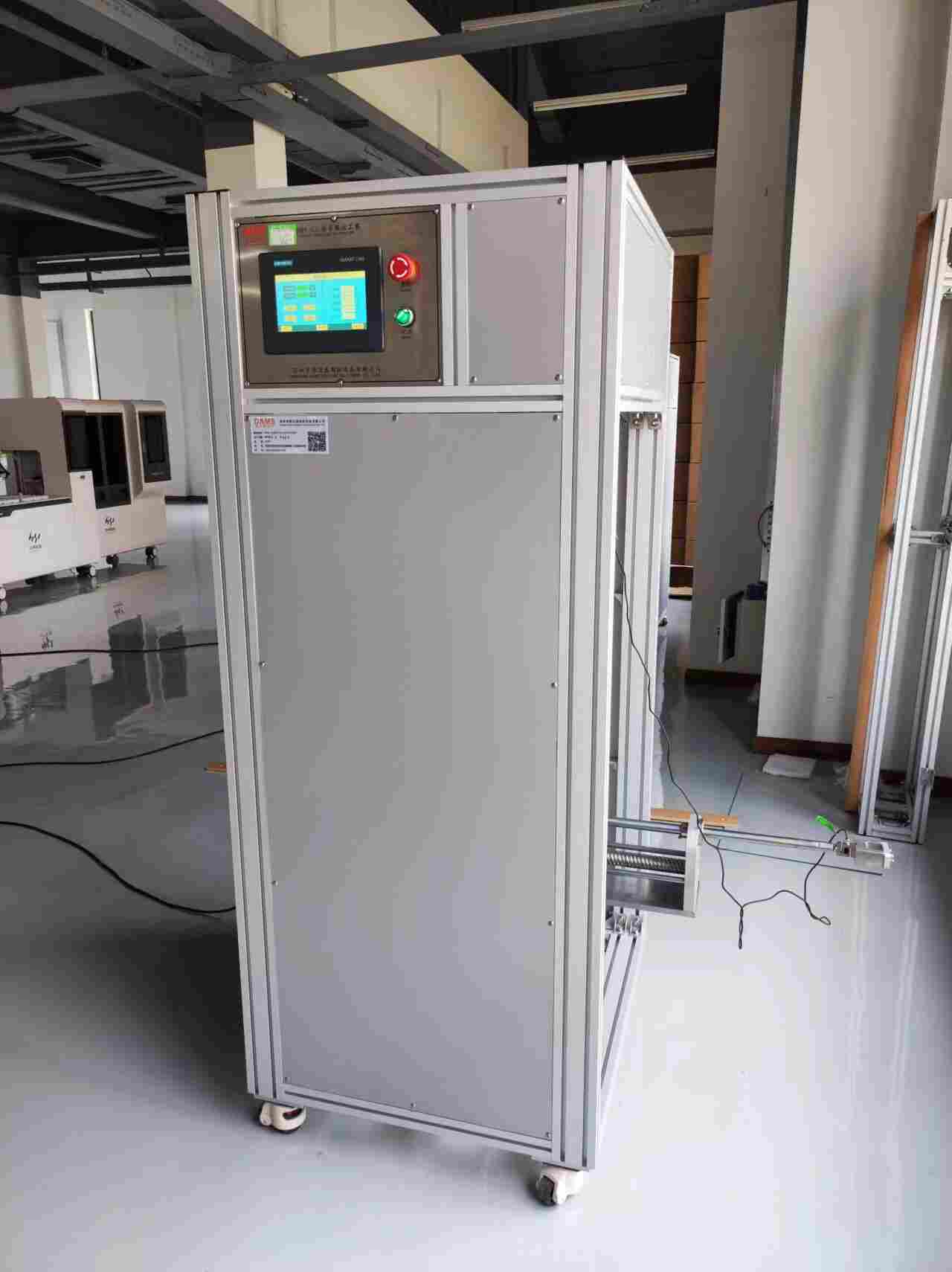

越过门槛运动试验装置
一、本设备符合标准
GB 9706.1-2020 医用电器设备 *部分 基本安全和基本性能的通用要求
试验装置根据GB 9706.1-2020第9.4.2.4.3越过门槛试验等章节而设计
二、标准内容
GB9706.1-2020-9.4.2.4.3越过门槛的运动，20mm试验工装（可以合并到越过门槛的运动）
重量过45kg的移动的ME设备应能够越过10mm的门槛且不应导致失衡。
通过以下试验来检验是否符合要求：
ME设备配置为运输状态，并按随附文件规定的位置装配安全工作载荷。ME设备以正常使用移
动，向前越过一个紧固于地面的垂直固体障碍物10次（上去和下来）。障碍物横断面应是高10mm±
0.5mm宽至少80mm的矩形，并且顶部棱边的倒角半径为2mm±0.1mm.应按照随附文件中使用说明书中的操作方法推过障碍物，或者，如果说明书中没有给出方法，用以下试验。
三、设备用途
用于检验移动的ME设备和ME设备的翻越门槛的能力，是否翻越和失衡。
四、引用标准
1.GB9706.1-2020 条款9.4.2.4.3
五、性能指标
1.样品移动速度0-1.5m/s可设置，精度0.01m/s
2.障碍物高度10mm±1mm/s 棱倒角R2,截面宽度80mm硬木板或金属板，长度1.2米
（可根据客户ME试样宽度修改）
配置清单：
|
序号 |
产品（硬件/软件）名称 |
型号 |
配置及性能说明 |
数量 |
|
1 |
工装 |
德迈盛自制 |
铝型材、铝合金、硬木、不锈钢、滚轮、尼龙等 |
1套 |
|
2 |
伺服电机 |
国产 |
|
1套 |
