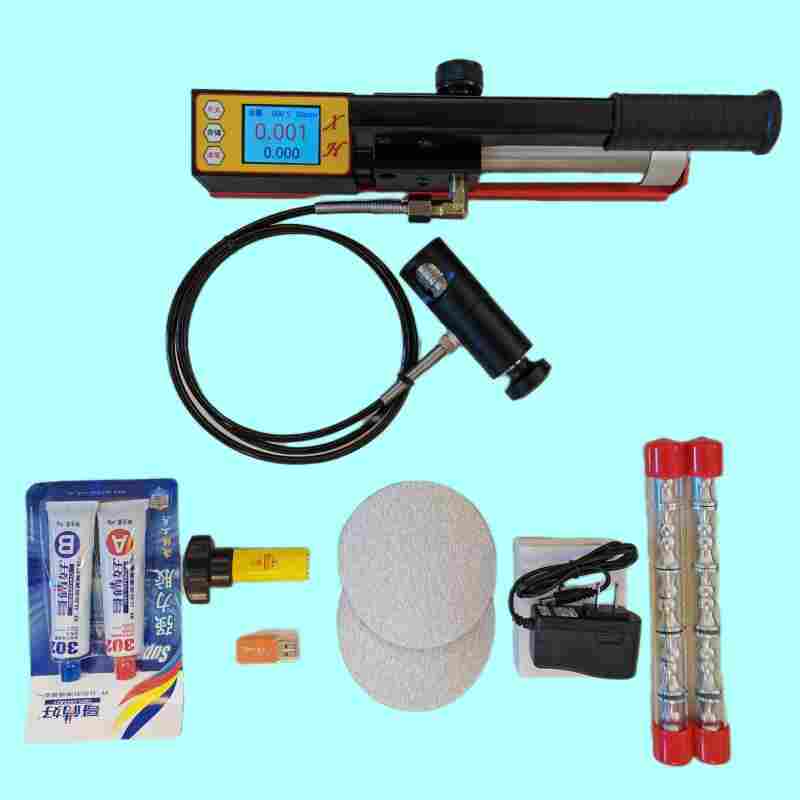

TC-M型拉拔式附着力测试仪可测量金属、混凝土及其他材质涂层的附着力。该仪器的工作原理是利用液压系统使被测基体表面一定直径的涂层脱离来测量涂层的附着力，测试仪的多功能触摸液晶显示屏显示附着力的检测过程，以MPa或kN为单位显示。该产品依据国际及相关标准设计制造，性能稳定。
仪器特点：
1、240*320彩色触摸显示屏
2、自动换算结果，锭子尺寸可选10mm/14mm/20mm/50mm(标配20mm锭子)
3、检测过程自动存储
4、kN/Mpa两种显示单位
5、存储卡存储数据，可电脑联机查看数据
6、拉拔强度值-时间曲线显示
7、大容量存储卡，可存储10000条数据。
8、数据自动存储，0.5S存储1个数据。
9、屏幕亮度可调
10、自动关机可设定
11、中英文显示切换
12、工程塑料包装箱，防雨、防尘、防撞击。
2.主要技术参数
测量范围 10mm锭子0-127.38MPa
14mm锭子0-64.99MPa
20mm锭子0-31.84MPa
50mm锭子 0-5.09MPa
显示分辨率 0.001MPa/0.001kN
活塞行程 10 mm
示值误差 ≤±1%（满量程）
质量（主机） 2.8Kg
3.操作步骤
附着力检验的一般操作步骤为：
1、锭子和涂层的预处理-锭子和涂层的清洁和打毛处理；
2、粘接剂和锭子的使用-准备好粘结剂并涂在锭子表面，然后锭子粘在涂层的表面，让粘结剂固化；
3、测试区域分割-使用切割器切割涂层；
4、拉脱试验-加载拉拔力；
5、测试结果分析。
锭子的准备：
1、清除掉锭子底部的氧化物和污物，在研磨垫上摩擦4-5次；
2、再用干布或者纸巾擦拭一遍。
涂层的准备
1、 用研磨垫轻轻擦拭涂层表面；
2、 为确保锭子和涂层粘牢，用酒精擦去涂层表面的油污和灰尘。
粘接锭子：
1、 将双组份的AB胶按1:1的比例混合均匀；
2、 将搅匀好的双组份胶平整的涂在锭子底部，胶的厚度大概为50-100um；
3、 将锭子粘结在被测涂层的测试区域；
4、 柔和的向下按锭子，将多余的胶挤出，但不要旋转和前后滑动锭子以防止会出现气泡；
5、 用棉签小心的擦掉锭子边缘的多余的胶；
6、 参照双组份胶的说明，等待胶凝固；
7、 测试区域分离；
切割涂层的主要目的是隔离特定直径的测试区域，这通常会防止大面积的涂层被拉离基体，从而导致较高的拉脱力。
切割：沿着锭子的边缘用20mm或者50mm的切割器切割涂层，对于具有较强横向结合力的涂层，建议将涂层完全切割至基底。清除切划过程产生的碎屑。
8、 拉脱试验：将拉拔器套筒套在锭子顶部，套筒内部为快速接头形式，向上提起快速接头，将锭子顶部嵌入后松手，套筒完全卡住锭子，按下开机键，进入数据测量界面，按下清零键，拧紧右侧卸荷阀，开始缓慢压动压杆，实时值及峰值会显示。直到锭子完全拔起，读取峰值即为*终结果，拧松卸荷阀，将拉拔器套筒复位，进行下一组试验。观察锭子和被测表面的状态，分析结果。
锭子脱落形式主要分为胶水开裂（胶水强度不够或者固化时间不够，更换合适的胶粘剂或增加固化时间），涂层内聚破坏，涂层与基材剥离，基材破坏，其中胶水开裂属试验失败，需重新试验。
试验结束后应处理好使用完的锭子，以备下次试验使用。
锭子处理应按下列要求进行：
1.附着力测试完毕，应将锭子加热烧熔粘结剂（温度不可过高，以免锭子变形），并将表面粘结剂清理干净。也可用纱布轮或砂纸打磨清理，但要尽量保持粘接面的平整度。
2.待锭子冷却后，应用50号砂纸磨擦表面直至出现光泽。
3.应将锭子放置干燥处，使用前应检查表面，并清除油污。

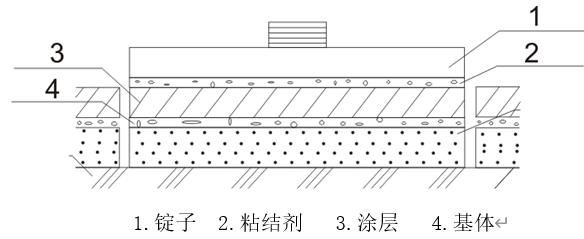

锭子粘结示意图如下：
