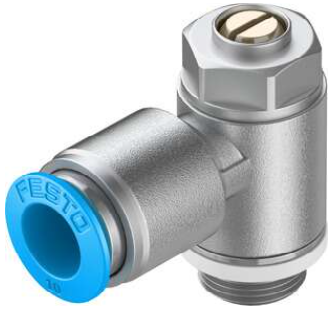

费斯托节流阀GRLA-1/4-QS-10-D德国FESTO
单向节流阀
GRLA-1/4-QS-10-D
193148
GTIN: 4
功能组合由单向节流阀和可解锁的止回阀组成
流量调节阀，单侧节流
聚合物、金属或不锈钢规格
阀功能 排气单向节流功能
气接口，气口 1 QS-10
气接口，气口 2 G1/4
调节元件 一字圆头螺丝
安装方式 拧入
流量控制方向上的标准标称流量 480 l/min
封锁方向上的标准标称流量 345 l/min ... 500 l/min
环境温度 -10 °C ... 60 °C
安装位置 可选
符号 00991452
工作压力完整温度范围 0.2 bar ... 10 bar
流量控制方向上的标准流量 6 -> 0 bar 760 l/min
止回方向上的标准流量 6 -> 0 bar 630 l/min ... 790 l/min
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）
油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L
介质温度 -10 °C ... 60 °C
标称扭矩 5 Nm
标称紧固扭矩公差 ± 10%
产品重量 42 g
旋入螺钉的材料 精制铝合金
密封件材料 NBR
释放环材料 POM
调节螺丝材料 黄铜
摆动接头材料 压铸锌
铬化
