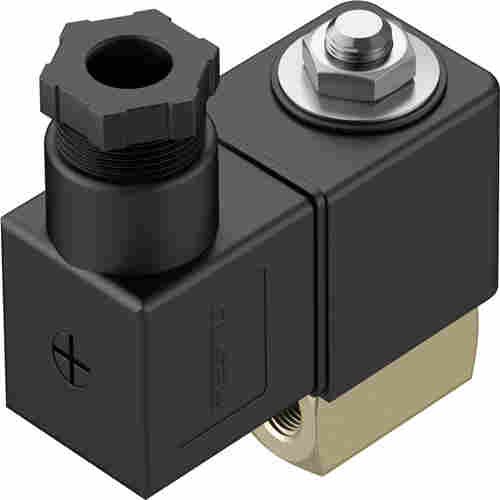

费斯托电磁阀VZWD-L-M22C-M-G18-10-V-1P4-50订货号1491825介绍
电磁阀（Solenoid valve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，*常用的是单向阀、安全阀、方向控制阀、速度调节阀等。
技术参数节选：
结构特点直动式提动阀
驱动方式电控
密封原理软密封
安装位置可选
安装方式管式安装
过程阀连接G1/8
电气接口类型 A 插头符合 EN 175301-803 标准方形
公称通径1 mm
阀功能两位两通，常闭，单稳态
手控装置无
流向不可逆
中等压缩空气，符合 ISO 8573-1:2010 [7:4:4] 惰性气体矿物油水中性流体按要求提供其它介质
标称压力 PN50
压差0 MPa
压差0 bar
压差0 psi
线圈的特性参数24 V DC: 6.8 W
绝缘材料等级H
允许的电压波动+/- 10 %
持续通电率*
复位类型弹簧复位
先导类型直接
符号00992979
介质压力0 MPa ... 5 MPa
介质压力0 bar ... 50 bar
介质压力0 psi ... 725 psi
*粘度22 mm²/s
介质温度-10 °C ... 80 °C
环境温度-10 °C ... 35 °C
漏气率符合 EN 12266-1A
流量 Kv0.06 m³/h
标准标称流量60 l/min
打开时间25 ms
关闭时间10 ms
材料说明RoHS 合规
油漆湿润缺陷物质（PWIS）符合性VDMA24364 区域 III
外壳材料黄铜
外壳物料编号CW614N
密封件材料FPM
产品重量300 g
防护等级IP65
耐腐蚀等级 CRC1 - 低耐腐蚀能力
电磁阀工作原理介绍
电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。

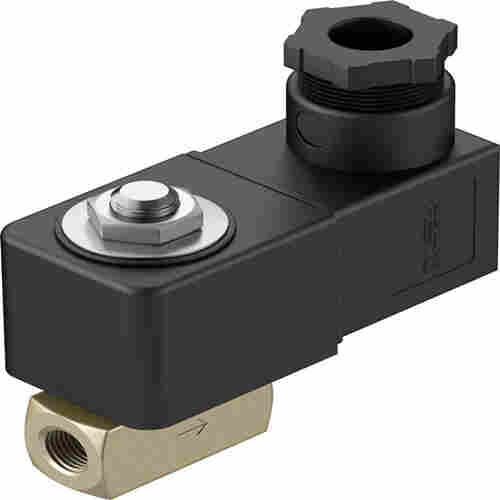

费斯托电磁阀VZWD-L-M22C-M-G18-10-V-1P4-50订货号1491825介绍
选型原则
安全性：
1、腐蚀性介质：宜选用塑料王电磁阀和全不锈钢；对于强腐蚀的介 质必须选用隔离膜片式。中性介质，也宜选用铜合金为阀壳材料的电磁阀，否则，阀壳中常有锈屑脱落，尤其是动作不频繁的场合。氨用阀则不能采用铜材。
2、爆炸性环境：必须选用相应防爆等级产品，露天安装或粉尘多场合应选用防水，防尘品种。
3、电磁阀公称压力应过管内*工作压力。
