板式链条
仅使用链板和链销的钢制链条。
主要用于悬挂，平衡，动力传动等用途。
提供轻负荷用途的AL型，和重负荷用途的BL型。尺寸以及链板组合不同。
也被称为平衡链。符合JIS规格。
※使用时，需要的金具和滑车。

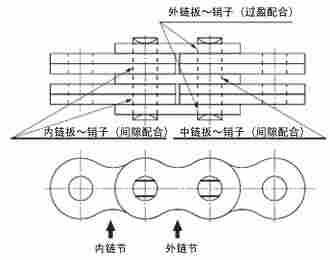

板式链仅由链板和链销构成。
链板由链销连结，承受作用于链条的张力。
外链板和链销为紧配合，链销为铆接固定。内链板，中间链板和链销为滑动配合。
链销借由链板承受切力的同时，当链条屈曲时，在内链板的孔内面滑动。
line; color: rgb(68, 68, 68); background-color: rgb(255, 255, 255);">主要用于轻负荷用途。
line; color: rgb(68, 68, 68); background-color: rgb(255, 255, 255);">链板外形・板厚的尺寸，与同一节距的RS滚子链的外链板尺寸相同。
line; color: rgb(68, 68, 68); background-color: rgb(255, 255, 255);">链销外径也与同一节距的RS滚子链的链销基本相同。
line; color: rgb(68, 68, 68); background-color: rgb(255, 255, 255);">链板的组合如下所示。
line; color: rgb(68, 68, 68); background-color: rgb(255, 255, 255);">主要用于重负荷用途。
line; color: rgb(68, 68, 68); background-color: rgb(255, 255, 255);">链板幅宽的尺寸，与同一节距的RS滚子链的内链板相同。板厚尺寸与高一个节距的RS滚子链的相同。
line; color: rgb(68, 68, 68); background-color: rgb(255, 255, 255);">链销外径也与高一个节距的RS滚子链的链销相同。
line; color: rgb(68, 68, 68); background-color: rgb(255, 255, 255);">链板的组合如下所示。
※点击商品名表示详细内容
| 节距 mm | 链板 组合 | 尺寸 | 节距 mm | 链板 组合 | 尺寸 |
|---|---|---|---|---|---|
| 12.70 | 2×2 | AL422 | 12.70 | 2×3 | BL423 |
| 4×4 | AL444 | 3×4 | BL434 | ||
| 6×6 | AL466 | 4×6 | BL446 | ||
| 15.875 | 2×2 | AL522 | 15.875 | 2×3 | BL523 |
| 4×4 | AL544 | 3×4 | BL534 | ||
| 6×6 | AL566 | 4×6 | BL546 | ||
| 19.05 | 2×2 | AL622 | 19.05 | 2×3 | BL623 |
| 4×4 | AL644 | 3×4 | BL634 | ||
| 6×6 | AL666 | 4×6 | BL646 | ||
| 25.40 | 2×2 | AL822 | 25.40 | 2×3 | BL823 |
| 4×4 | AL844 | 3×4 | BL834 | ||
| 6×6 | AL866 | 4×6 | BL846 | ||
| 31.75 | 2×2 | AL1022 | 31.75 | 2×3 | BL1023 |
| 4×4 | AL1044 | 3×4 | BL1034 | ||
| 6×6 | AL1066 | 4×6 | BL1046 | ||
| 38.10 | 2×2 | AL1222 | 38.10 | 2×3 | BL1223 |
| 4×4 | AL1244 | 3×4 | BL1234 | ||
| 6×6 | AL1266 | 4×6 | BL1246 | ||
| 44.45 | 4×4 | AL1444 | 44.45 | 2×3 | BL1423 |
| 6×6 | AL1466 | 3×4 | BL1434 | ||
| 50.80 | 4×4 | AL1644 | 4×6 | BL1446 | |
| 6×6 | AL1666 | 50.80 | 2×3 | BL1623 | |
| 3×4 | BL1634 | ||||
| 4×6 | BL1646 |
