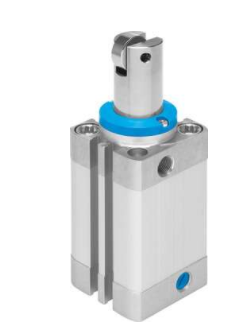

费斯托的阻挡气缸DFSP-32-20-PS-PA订货号576103
– 柱销
– 柱销，带内螺纹
– 滚轮
• 单作用，拉
• 双作用，带弹簧，拉
• 双作用，不带弹簧
• 带或不带抗扭转
• 结构紧凑
• 传感器沟槽位于 3 个侧面
• 缓冲特性非常好，活塞杆导向
坚固，使用寿命长
• 快速方便地设置传送装置
• 可安全阻挡*重量为 90 kg
的工件托盘、栈板和包装箱
• 通过集成的接近开关感测，节
省空间
通过松紧螺丝，抗扭转环可旋转
90°。四个侧面均可连接气源，与
冲击方向无关。
用滚花环调节缓冲能量
用固定螺栓来选择电源电缆的连接方向
直接或兼具气源位于侧面或底部
扩展时双作用带或不带弹簧支撑
在 DFSP-…-P 派生型中，通过拆除
端盖上的过滤变径口，气缸就能
用作双作用气缸。
带重负载缓冲
可调液压缓冲器，应用范围灵活
柔和阻挡，无冲击振动或噪音
双作用或单作用
结构坚固，使用寿命长
主要技术参数
缸径 @ 16 20 32 40 50
气接口 M5 M5 G1/8 G1/8 G1/8
行程 [mm] 5 ... 15 5 ... 20 5 ... 25 5 ... 30 5 ... 30
*开关频率 [Hz] 5
结构特点 缸径
活塞杆
活塞杆，带滚轮
缸筒
抗扭转
工作模式 双作用，带弹簧，拉
双作用，不带弹簧
单作用，拉
缓冲 两端带弹性缓冲垫
安装方式 通过通孔
通过内螺纹
通过附件
位置感测 通过接近开关
安装位置 任意
费斯托的阻挡气缸DFSP-32-20-PS-PA订货号576103
