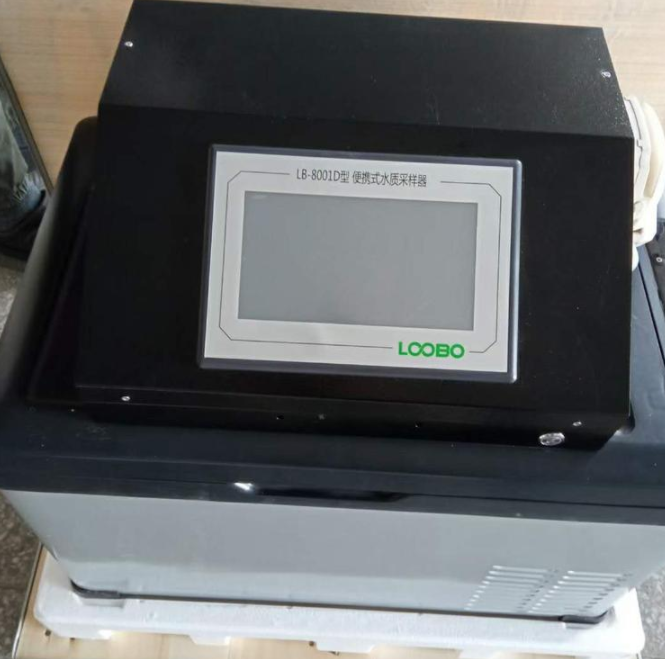

路博便携式LB-8001D型水质自动采样器
路博便携式LB-8001D型水质自动采样器
路博便携式LB-8001D型水质自动采样器
1. 仪器简介
LB-8001D 水质自动采样器还具有密码保护、断电保护等保护功能，可实现按定 时、时间等比例、流量等比例、外控采样、串口控制等多种方式采样，。
2. 仪器主要特点及技术指标
2.1 仪器主要功能特点
1）分瓶留样功能：仪器可实现 1～12 瓶分瓶留样，瓶数可自由设定。
2）采样功能：可实现定时采样、时间等比、流量等比、外控采样、 串口控制等多种采样方式。
3）留样记录功能：可记录每次采样的留样瓶号、留样时间、留样量、COD 值和 NH3-N 值，可记录* 1000 条数据记录。
4）对外接口：流量计模拟接口，RS485 接口。
5）断电保护功能：仪器在运行状态下断电并重新通电后，仪器能自动恢复原 运行状态，断电后仪器参数不丢失。
6）自动排空功能：每次采样完毕，系统可自动排空管内存水，以保证采样管 路不产生沉积堵塞。
7）防溢功能：用户可设置留样瓶数量，完成设定瓶数的留样后停止留样。
8）水样冷藏功能：采用高效制冷装置，可使留存的水样保存在 0℃～4℃环 境。
2.2 仪器主要技术指标
l 采样间隔：1min～9999min 可设
l 留样瓶数：12 瓶
l 单次留样样量：10ml～1000ml
l 采样瓶容量：900ml
l 留样量误差：±10%（留样 200ml 时）
l 等比例留样量误差：±10%
l 内置采样泵吸程：≥6.5 米
l 水平采样距离：≥60 米
l 水样保存温度：0℃～4℃（±1.5℃）
l 管路系统气密性：≤-0.07MPa
l 平均无故障连续运行时间：≥1440h/次
l 绝缘阻抗：＞20MΩ
l 模拟接口：4mA～20mA
l 数字量输入接口：开关量、RS485
l 流量测量接入形式：流量计模拟信号
l 重量：20kg
l 工作电压：AC220V±10%，50Hz±1Hz
l 工作温度：10℃～40℃
l 工作湿度：≤85％RH
2.3 仪器工作模式说明
1）定时采样：按照采样定时表设定，水质自动采样器将定量水样从采样点采 集到留样瓶中。
2）时间等比例采样：按照设定采样时间间隔，水质自动采样器将定量水样从 采样点采集到到留样瓶中。
3）流量等比例采样：每流过一定体积的水体，水质自动采样器自动将定量水 样从采样点采集到留样瓶中。
4）标留样（外控采样）：当接收到外部触发信号—开关量信号时或模拟量信号，水质自动采样器将定量水样从采样点采集到留样瓶中。
5）串口控制：当接收到串口命令时，按命令要求进行采样。
2.4 首次安装须知
采样器在出场时，已经对采样量误差做了必要，使其采样量误差保持在*小范围内，但由于现场实际的情况，比如水质的情况和垂直吸程的原因，*在首次安装时对采样量做一次，另外，采样器的也是采样器维护的一项重要内容，在蠕动泵管长时间使用后，或者更换蠕动泵管后，需要对采样器进行 。
可根据误差对系统参数里的采样零点和采样系数进行调整。
3. 仪器组成及外围接口
3.1 仪器内部组成
1）水质自动采样器主要有微电脑控制器、显示器、水样分配器、水样冷 藏箱和留样瓶组成。
2）留样瓶编号
采样器的留样瓶数为12 个，材质为聚乙烯，在冷藏箱内成 4×6矩阵分布， 其位置及编号如下图（正视）所示：
|
9 |
10 |
11 |
12 |
|
5 |
6 |
7 |
8 |
|
1 |
2 |
3 |
4 |
3.2 外围接口
水质自动采样器的外围接口包括水路接口和电路接口两部分。
水路接口：
“采样”口是采样器采水的入口。采样器使用时，用采样管从采样口接到水源地。
电路接口： AD0：连接流量计的输出模拟信号，范围为4mA～20mA。
AD1：连接COD监测仪的输出模拟信号，范围为4mA～20mA。
AD2：连接氨氮监测仪的输出模拟信号，范围为4mA～20mA。
AD3：连接总磷监测仪的输出模拟信号，范围为4mA～20mA。
AD4：连接总氮监测仪的输出模拟信号，范围为4mA～20mA。
触发：无源开关型信号，外控采样输入信号。
