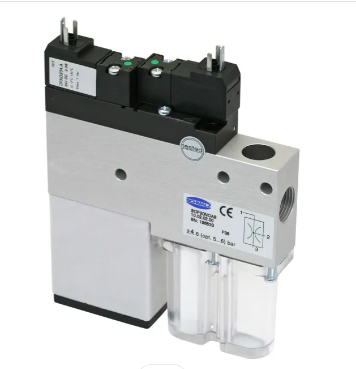

SCHMALZ真空发生器SCP 20 NC AS
SCP 20 NC AS产品系列将逐步淘汰，直到2023年1月12日仍然可用
从该日期开始，无法再订购该项目。
备选项目（见图）：SCPi 20 NC VD M12-5
属性值
喷嘴直径2 mm
疏散程度85%
吸入速率（*值）116 l/min
控制阀常闭
吸入率（*值）4.10 cfm
提高真空发生器吸入流量的方法
1、SCHMALZ真空发生器分真空型和高抽吸流量型，前者曲线斜率大，后者平坦。在喷管喉部直径一定的情况下，
要获得高真空，必然降低抽吸流量，而为获得大吸入流量，必然增加其吸入口处压力。
2、为增大真空发生器吸入流量，可采取设计多级扩大压管方式。如采取两个三级扩压管式SCHMALZ真空发生器并
联，吸入流量将再增加一倍。
产品系列SCP
注：真空开关和电磁阀的电源电压为24V DC空气消耗：在*工作压力下软管直径：大长度为2 m
SCHMALZ真空发生器
三、SCHMALZ真空发生器的分类
按喷管出口马赫数M1(出口流速与当地声速之此)分类真空发生器可分为亚声速喷管型(M1<1),声速喷管型(M1=1)和
超声速喷管型(M1> 1).亚声速喷管和声速喷管都是收缩喷管,而超声速喷管型必须是先收缩后扩张形喷管(即L aval喷嘴).为了
得到*吸入流量或*吸入口处压力,真空发生器都设计成超声速喷管型。
四、SCHMALZ真空发生器的特点
1、附带机械式真空开关的类型。
2、真空发生器简单构造，使用寿命长。
3、有耐化学药品、耐瓦斯用材质，可在各种环境使用。真空发生器所产生的真空度可达90Kpa以上，可按客户要求
定制化批量生产。
SCHMALZ真空发生器SCP 20 NC AS
