BS 系列电量变送器是一种将被测电量参数（如电压、电流、功率、频率、功率 因数等信号）转换成直流电流、直流电压并隔离输出模拟信号或数字信号的装置。 产品符合国标 GB/T 13850-1998。

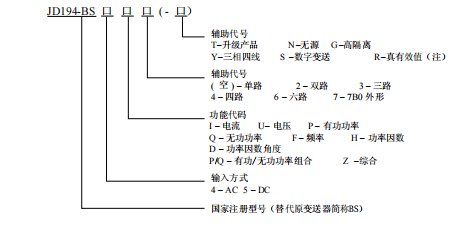

注：真有效值电压电流变送器用于测量电网中波形畸变较严重的电压或电流信
号，也可测量方波、三角波等非正弦波形。
三．电量变送器通用技术条件
引用标准及规则：GB/T 13850 – 1998
准确度等级：0.5 级
工作温度：- 10 ～ 55℃
相对湿度：≤93%
贮藏条件：温度 - 40℃ ～ +70℃， 相对湿度 20 ～ 99%， 无凝露
平均无故障时间：≥30000h
四．产品分类
1. 无源电流、电压变送器
功能： 能测量电流、电压信号，隔离变送输出模拟信号，工作电源取自信号输 出端（DC12V、24V 均可）。
规格：
JD194 – BS4I – N (原型号 BS4I – N)
无源交流电流变送器（包括二线或三线）
JD194 – BS4U – N (原型号 BS4U – N)
无源交流电压变送器（包括二线或三线）

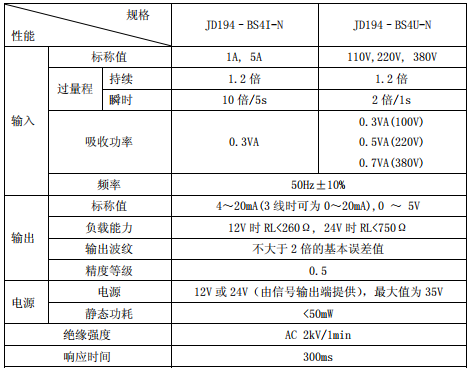

技术规格：
安装方式：可固定安装在 35mm 的标准 DIN 导轨上。
外形尺寸：
接线方式
1) 二线制接线方法
2. 温度变送器
功能：能测量温度信号，输入类型可选。如热电阻（Pt100），变送 输出直流电流 4-20mA。
产品规格 BS6T 温度变送器（三线制）

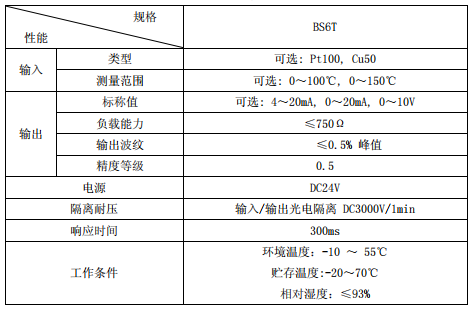

技术规格：
安装方式：安装在 35mm 的标准 DIN 导轨上
外形尺寸：见图 1

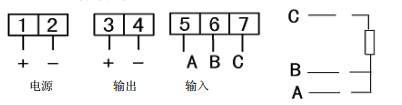

接线方式：
3．单相电流、单相电压变送器
产品规格
（1）模拟输出
a．普通型
JD194-BS4I 交流电流变送器 (原型号 BS4I, CD194I – 7B0)
JD194-BS5I 直流电流变送器 (原型号 BS5I, CD195I – 7B0)
JD194-BS4U 交流电压变送器 (原型号 BS4U, CD194U – 7B0)
JD194-BS5U 直流电压变送器 (原型号 BS5U, CD195U – 7B0)
b．真有效值
JD194-BS4IR 交流电流变送器
JD194-BA4UR 交流电压变送器
（2）数字输出
JD194-BS4I-S 交流电流数字变送器
JD194-BS5I-S 直流电流变送器
JD194-BS4U-S 交流电压数字变送器
JD194-BS5U-S 直流电压数字变送器

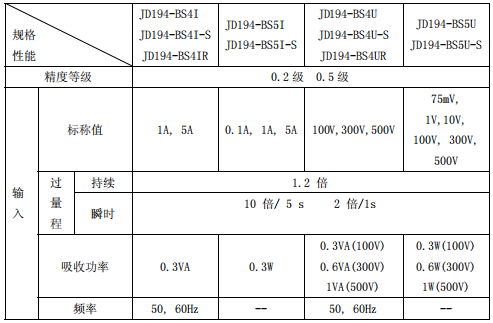

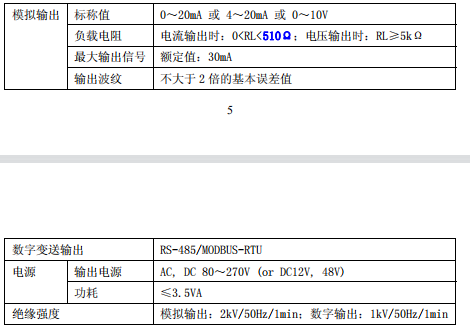

技术规格
注： JD194-BS4I， JD194-BS4IR， JD194-BS5I， JD194-BS4U， JD194-BS4UR， JD194-BS5U ，其输出方式为模拟输出；JD194-BS4I-S，JD194-BS5I-S，JD194-BS4U-S， JD194-BS5U-S，其输出方式为数字变送输出。

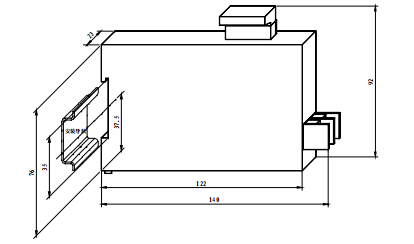

外形尺寸

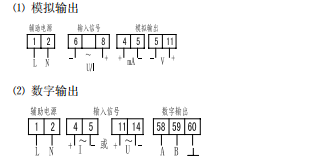

接线方式
安装方式：可固定安装在 35mm 的标准导轨上。
校正（校准电位器为仪表校准，非*人员禁止调校）
① 校零： 信号输入为零，调节前面板上的“→0←”电位器，使输出信号为低刻度 （如：0 或 4mA）。
② 校满刻度： 信号输入端加入标称信号后，调节面板上的电位器，使输出信号为满刻度 （如：20mA）。
③ 有时需反复几次校零和校满刻度。
